本文聚焦门窗幕墙设计中的CAD图库建设与硬件图块标准化实践，系统分享了一套经多年一线验证的高效解决方案：通过精简图层与样式、封装高频符号为动态图块、构建覆盖五金件、型材、紧固件、锚固系统、玻璃、金属板材、石材及连接件等14类核心构件的参数化动态图块体系，显著提升绘图效率、图纸规范性与技术表达准确性——让设计师告别繁琐查找与重复绘制，真正实现“一图多用、所见即所得”的智能制图新体验。

要提升门窗幕墙设计图纸的质量与绘图效率，离不开一套健全且实用的CAD模块化图库。正所谓“工欲善其事，必先利其器”。除日常积累与自主整理外，更需构建系统化的图库管理体系：统一图层命名规则、文字样式、线型定义，并固化标准操作流程。但现实中，大量参考资料仅停留在抽象的文字说明或繁杂的表格罗列层面，缺乏实操性与调用便捷性，导致查找困难、复用率低、效率受限。基于多年一线设计与制图经验，我逐步归纳并优化出一套行之有效的图库建设方法，现整理分享，供业内同仁参考借鉴，助力设计工作迈向更高水平的标准化与高效化。

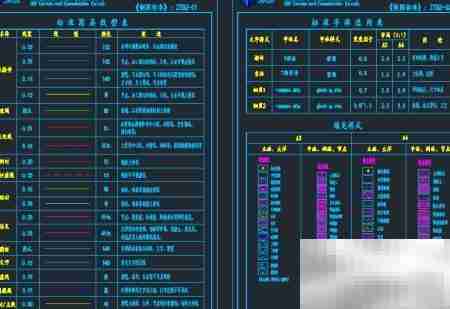

1、 制图须坚持标准化导向，图层划分、线型设定及文字样式应以简洁、通用为原则，避免照搬建筑多专业协同中动辄数十个图层、多种复杂样式的做法。门窗幕墙专业图纸无需过度拆分，通常十余个核心图层配合三至四种文字与线型样式即可全面覆盖常规表达需求。精简配置不仅降低学习与执行门槛，更能保障成图线条层次分明、图面清爽有序、信息传达直观准确，从而显著提升绘图速度与图纸可读性。

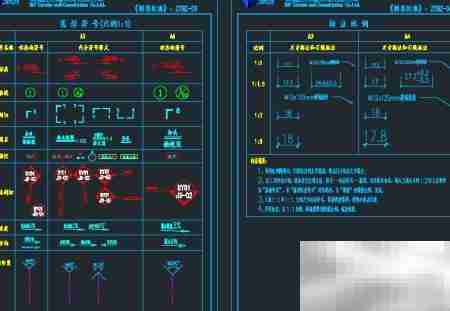

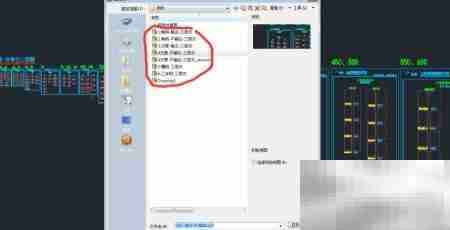

2、 将高频使用的图纸符号（如标高、索引、剖切、指北针等）封装为动态图块，并集中整合至单一DWG文件中，便于快速插入、复制与批量调用。

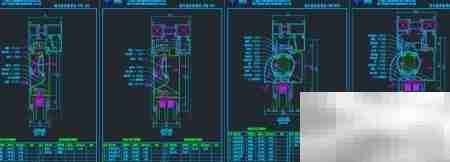

3、 针对门窗幕墙常用五金件（含平开窗、推拉窗、中悬窗、提拉窗、纱窗，地弹簧门、自动感应门，以及各类合页、铰链等），利用块编辑器集成拉伸、旋转、可见性控制、镜像翻转、阵列及参数查询等功能，构建高度灵活的动态块体系，实现一图多用、精准适配。

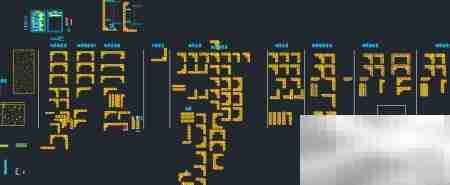

4、 开发多种截面形式的钢型材动态图块，支持夹点一键90°旋转，无需额外执行ROTATE命令；内置隐藏图层自动标注型材规格、理论米重等关键参数，兼顾绘图效率与技术信息完整性。

5、 将各类紧固件（螺栓、螺钉、自攻钉、铆钉等）制作成具备可见性参数的动态图块集合，通过夹点交互式切换型号规格，每个图块均支持自由旋转定位，大幅提升装配图绘制效率与准确性。

6、 涵盖膨胀螺栓、尼龙胀栓、机械切口锚栓、扩底锚栓等多种幕墙常用锚固系统图块，适配不同基材与荷载工况。

7、 玻璃类动态图块，支持厚度、颜色、镀膜类型、夹胶/中空结构等参数化切换，满足多样化幕墙构造表达需求。

8、 铝单板图块按常见板厚、折边形式、安装方式建模，支持尺寸拉伸与方向调整，贴合实际深化逻辑。

9、 镀锌钢板图块采用拉伸驱动，可快速生成L型、U型、Z型、直角折弯等多种构造形态，兼顾通用性与现场适配性。

10、 石材图块涵盖花岗岩、大理石、石灰石等主流材质，按厚度、表面处理（光面、荔枝面、火烧面等）、铺装模数分类建库，调用便捷。

11、 石材专用连接件图块（含背栓、短槽、通槽、挂件、抗震垫片等），支持规格参数可视化切换与空间姿态调整。

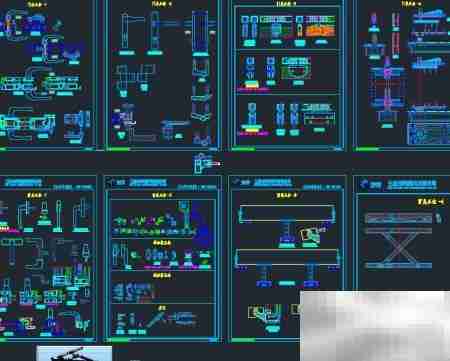

12、 钢结构连接件图块库，覆盖焊接板、螺栓连接节点、转接件、调节支座等典型构造，强化幕墙与主体结构衔接表达。

13、 驳接系统核心五金图块集，包括不锈钢爪件（H型、X型、Y型）、栏杆驳接头、拉杆组件、吊挂支座等，支持三维姿态控制与荷载方向适配。

14、 通风器专项图集，涵盖电动、手动、防雨、消防联动等多种类型，集成开启角度、安装方式、控制接口等关键信息，满足节能与消防双重要求。
