Ubuntu22.04eBPF深入解析与应用

时间：2025-04-26 08:08:43 103浏览 收藏

在Ubuntu 22.04上深入解析eBPF技术，从最初的BPF（Berkley Packet Filter）演变而来，eBPF（extended BPF）已成为一套通用的执行引擎，广泛应用于网络分析、性能分析、系统追踪和网络优化等领域。本文详细介绍了eBPF的基本概念、技术架构以及在Ubuntu 22.04上的环境搭建和样例编写过程。通过实际操作，读者可以了解如何在Ubuntu系统中编译和运行eBPF程序，掌握其在内核和用户空间的交互机制。

我早前接触eBPF技术时，对其用途和解决的问题一头雾水，因此未能深入研究。幸运的是，近期我有机会深入探讨这一技术。

什么是BPF？BPF，即Berkley Packet Filter（伯克利报文过滤器），其设计灵感来源于1992年Steven McCanne和Van Jacobson撰写的论文《The BSD packet filter: A New architecture for user-level packet capture》（《BSD数据包过滤器：一种用于用户级数据包捕获的新体系结构》）。最初，BPF是在BSD内核中实现的，后因其卓越的设计理念，被其他操作系统如Linux所采用。

基于ubuntu22.04-深入浅出 eBPF该论文中，作者描述了他们在Unix内核中实现网络数据包过滤的方法，这种新技术比当时最先进的数据包过滤技术快20倍。下图来自论文：

基于ubuntu22.04-深入浅出 eBPF简而言之，BPF作为网络报文传输的旁路链路，当接收到的网络报文到达内核驱动程序后，报文在传输给网络协议栈的同时，会将其副本传输给BPF。之后，报文会通过BPF程序的内部逻辑进行过滤，最终再送到用户程序。

BPF在数据包过滤上引入了两大创新：

  1. 一个新的虚拟机（VM）设计，能够有效地在基于寄存器结构的CPU上运行；
  2. 应用程序使用缓存只复制与过滤数据包相关的数据，不会复制数据包的所有信息，最大程度地减少BPF处理的数据，提高处理效率。我们熟悉的tcpdump就是基于BPF技术，堪称一个神器。

什么是eBPF？BPF发展至今，已升级为eBPF，即「extended Berkeley Packet Filter」。它演变成了一套通用执行引擎，提供基于系统或程序事件高效安全执行特定代码的能力，不再局限于内核开发者。其应用场景扩展到网络分析、性能分析、系统追踪、网络优化等多种类型的工具和平台。

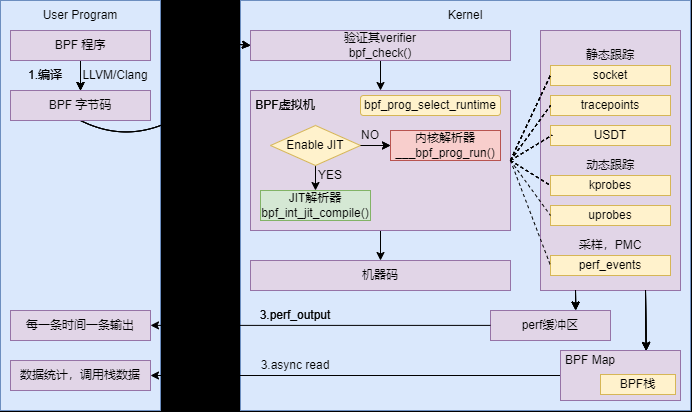

基于ubuntu22.04-深入浅出 eBPFeBPF技术架构图：

基于ubuntu22.04-深入浅出 eBPFeBPF主要分为用户空间程序与内核程序两部分：

在用户空间，程序通过LLVM/Clang编译成eBPF可接受的字节码并提交到内核，并负责读取内核回传的消息事件或统计信息。eBPF提供了两种内核态与用户态传递数据的方式，即内核态可以将自定义perf_event消息事件发往用户态，或用户态通过文件描述符读写存储在内核中的k/v Map数据。在内核空间，为了确保稳定与安全，eBPF接收的字节码首先会交给Verifier进行安全验证，如验证程序循环次数、数组越界问题、无法访问的指令等。只有通过校验的字节码才会提交到内核自带编译器或JIT编译器编译成可直接执行的机器指令。同时，eBPF对提交程序提出限制，如程序大小限制、最大可使用堆栈大小限制、可调用函数限制、循环次数限制等。从架构图中可以看出，eBPF在内核态依赖内核探针工作，其中kprobes实现内核函数动态跟踪；uprobes实现用户函数动态跟踪；tracepoints是内核中的静态跟踪点；perf_events支持定时采样和PMC。

eBPF环境搭建为了验证eBPF程序编写，我在ubuntu22.04中搭建了eBPF环境，ubuntu22.04的安装流程在此不赘述。以下操作均在root用户下执行。

更新系统的包索引和包列表：

# apt update

编译BPF程序需要系统安装必备的linux-headers包：

# sudo apt install linux-headers-$(uname -r)

安装eBPF依赖工具：

# apt install -y bison flex build-essential git cmake make libelf-dev strace tar libfl-dev libssl-dev libedit-dev zlib1g-dev  python  python3-distutils

安装LLVM，并检查版本：

# apt install llvm
# llc -version
Ubuntu LLVM version 14.0.0  .....
    wasm32     - WebAssembly 32-bit
    wasm64     - WebAssembly 64-bit
    x86        - 32-bit X86: Pentium-Pro and above
    x86-64     - 64-bit X86: EM64T and AMD64
    xcore      - XCore
#

安装Clang，并检查版本：

# apt install clang
# clang -version
Ubuntu clang version 14.0.0-1ubuntu1
Target: x86_64-pc-linux-gnu
Thread model: posix
InstalledDir: /usr/bin
#

查看当前ubuntu的内核版本，安装对应的内核源码，并解压源码：

# apt-cache search linux-source
linux-source - Linux kernel source with Ubuntu patches
linux-source-5.19.0 - Linux kernel source for version 5.19.0 with Ubuntu patches
# apt install linux-source-5.19.0
# cd /usr/src
# tar -jxvf linux-source-5.19.0.tar.bz2
# cd linux-source-5.19.0

编译内核源码的bpf模块，如果没有报错，说明已经完成环境搭建：

# cp -v /boot/config-$(uname -r) .config
# make oldconfig && make prepare
# make headers_install
# apt-get install libcap-dev
# make M=samples/bpf
  CC  samples/bpf/../../tools/testing/selftests/bpf/cgroup_helpers.o
  CC  samples/bpf/../../tools/testing/selftests/bpf/trace_helpers.o
  CC  samples/bpf/cookie_uid_helper_example.o
  CC  samples/bpf/cpustat_user.o
  CC  samples/bpf/fds_example.o
...
WARNING: Symbol version dump "Module.symvers" is missing.
         Modules may not have dependencies or modversions.
         You may get many unresolved symbol warnings.

eBPF样例编写内核源码的samples/bpf目录下提供了许多实例供学习，通过目录下的makefile可以构建其中的bpf程序。如果我们用C语言编写BPF程序，可以直接在该目录提供的环境中进行编译。

samples/bpf下的程序通常由xxx_user.c和xxx_kern.c组成：

xxx_user.c：为用户空间程序，用于设置BPF程序的相关配置、加载BPF程序至内核、设置BPF程序中的map值和读取BPF程序运行过程中发送至用户空间的消息等。目前xxx_user.c与xxx_kern.c程序在交互实现上都是基于bpf()系统调用完成的。直接使用bpf()系统调用涉及的参数和细节较多，使用门槛较高，因此为了方便用户空间程序更加易用，内核提供了libbpf库封装了对于bpf()系统调用的细节。 xxx_kern.c：为BPF程序代码，通过clang编译成字节码加载至内核中，在对应事件触发时运行，可以接受用户空间程序发送的各种数据，并将运行时产生的数据发送至用户空间程序。

编写一个样例流程，在目录samples/bpf中新建两个文件：youyeetoo_user.c和youyeetoo_kern.c，并在makefile中加入构建：

youyeetoo_user.c的内容：

#include
#include
#include
#include "trace_helpers.h"

int main(int ac, char *argv)
{
struct bpf_link link = NULL;
struct bpf_program prog;
struct bpf_object obj;
char filename[256];
snprintf(filename, sizeof(filename), "%s_kern.o", argv[0]);

obj = bpf_object__open_file(filename, NULL);
if (libbpf_get_error(obj)) {
    fprintf(stderr, "ERROR: opening BPF object file failed\n");
    return 0;
}

prog = bpf_object__find_program_by_name(obj, "bpf_prog");
if (!prog) {
    fprintf(stderr, "ERROR: finding a prog in obj file failed\n");
    goto cleanup;
}

/* load BPF program */
if (bpf_object__load(obj)) {
    fprintf(stderr, "ERROR: loading BPF object file failed\n");
    goto cleanup;
}

link = bpf_program__attach(prog);
if (libbpf_get_error(link)) {
    fprintf(stderr, "ERROR: bpf_program__attach failed\n");
    link = NULL;
    goto cleanup;
}

read_trace_pipe();
cleanup:
bpf_link__destroy(link);
bpf_object__close(obj);
return 0;
}

youyeetoo_kern.c的内容：

#include
include
include
include
SEC("tracepoint/syscalls/sys_enter_execve")
int bpf_prog1(struct pt_regs *ctx)
{
char fmt[] = "youyeetoo %s !\n";
char comm[16];
bpf_get_current_comm(&comm, sizeof(comm));
bpf_trace_printk(fmt, sizeof(fmt), comm);
return 0;
}
char _license[] SEC("license") = "GPL";
u32 _version SEC("version") = LINUX_VERSION_CODE;

Makefile文件修改：

# diff -u Makefile.old Makefile
--- Makefile.old    2021-09-26 03:16:16.883348130 +0000
+++ Makefile    2021-09-26 03:20:46.732277872 +0000
@@ -55,6 +55,7 @@
tprogs-y += xdp_sample_pkts
tprogs-y += ibumad
tprogs-y += hbm
+tprogs-y += youyeetoo
Libbpf dependencies
LIBBPF = $(TOOLS_PATH)/lib/bpf/libbpf.a
@@ -113,6 +114,7 @@
xdp_sample_pkts-objs := xdp_sample_pkts_user.o
ibumad-objs := ibumad_user.o
hbm-objs := hbm.o $(CGROUP_HELPERS)
+youyeetoo-objs := youyeetoo_user.o $(TRACE_HELPERS)
Tell kbuild to always build the programs
always-y := $(tprogs-y)
@@ -174,6 +176,7 @@
always-y += hbm_out_kern.o
always-y += hbm_edt_kern.o
always-y += xdpsock_kern.o
+always-y += youyeetoo_kern.o
ifeq ($(ARCH), arm)
Strip all except -DLINUX_ARM_ARCH option needed to handle linux

eBPF样例验证编译样例：

# make M=samples/bpf
CC  samples/bpf/../../tools/testing/selftests/bpf/cgroup_helpers.o
CC  samples/bpf/../../tools/testing/selftests/bpf/trace_helpers.o
CC  samples/bpf/cookie_uid_helper_example.o
CC  samples/bpf/cpustat_user.o
CC  samples/bpf/fds_example.o
...
LD  samples/bpf/youyeetoo
CLANG-bpf  samples/bpf/youyeetoo_kern.o
WARNING: Symbol version dump "Module.symvers" is missing.
Modules may not have dependencies or modversions.
You may get many unresolved symbol warnings.

在samples/bpf下查看编译结果，可以看到youyeetoo可执行文件：

# ls -al youyeetoo*
-rwxr-xr-x 1 root root 407976  6月  9 19:08 youyeetoo
-rw-r--r-- 1 root root    451  6月  9 10:44 youyeetoo_kern.c
-rw-r--r-- 1 root root   5216  6月  9 19:08 youyeetoo_kern.o
-rw-r--r-- 1 root root    997  6月  9 10:40 youyeetoo_user.c
-rw-r--r-- 1 root root   3360  6月  9 19:08 youyeetoo_user.o

在ubuntu中运行两个终端，用来测试youyeetoo：

基于ubuntu22.04-深入浅出 eBPF在终端1中运行youyeetoo可执行文件，在终端2中执行任意命令，在终端1查看程序是否能够监测到，如果成功监测到新进程运行便会输出一条“bpf_trace_printk: Hello”

基于ubuntu22.04-深入浅出 eBPF

好了，本文到此结束，带大家了解了《Ubuntu22.04eBPF深入解析与应用》，希望本文对你有所帮助！关注golang学习网公众号，给大家分享更多文章知识！
