SVG markerUnits 怎样决定标记随描边缩放

如果 SVG 的箭头在细线和粗线之间忽大忽小，先不要急着改箭头路径。通常真正决定缩放策略的是 markerUnits：它决定 markerWidth、markerHeight 以及 marker 内部图形使用哪套坐标系。

选择规则可以先记成一句话：希望箭头跟着 stroke-width 一起变大，就用 strokeWidth；希望箭头在同一张图里保持用户单位的固定大小，就用 userSpaceOnUse。MDN 文档中，markerUnits 的默认值就是 strokeWidth。

官方参考：https://developer.mozilla.org/en-US/docs/Web/SVG/Reference/Element/marker

先看 markerUnits 究竟控制什么

是一个可复用的图形容器，通常通过 marker-start、marker-mid 或 marker-end 挂到 path、line、polyline 或 polygon 上。它至少涉及三层参数：

• 标记视口：markerWidth 和 markerHeight 决定 marker 的可视区域大小。
• 内部坐标：viewBox 给 marker 内容提供内部坐标范围。
• 引用位置：refX、refY 决定 marker 的哪一个点贴到路径端点附近。

markerUnits 只负责坐标系选择，不会替你重新设计箭头轮廓，也不会自动修正引用点。很多“箭头偏移”的问题，实际是 refX/refY 或 viewBox 没有配好。

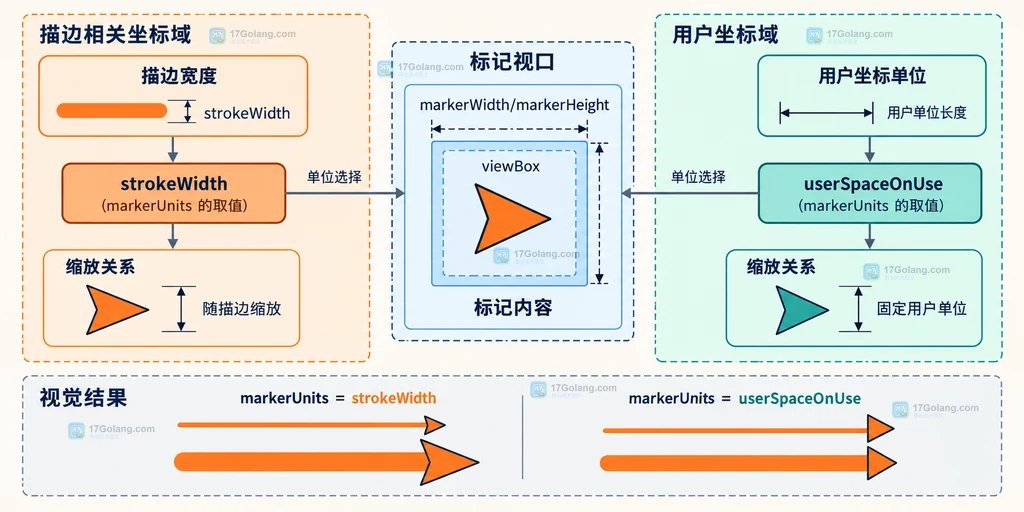

strokeWidth 和 userSpaceOnUse 到底差在哪里

两种值最适合用同一套几何参数对比。strokeWidth 把标记尺寸和宿主路径的描边宽度绑定；路径越粗，marker 的视口和内部内容就会按描边单位表现出更大的视觉尺寸。userSpaceOnUse 则使用宿主图形的用户坐标系，markerWidth、markerHeight 的数值不再因为描边宽度变化而联动。

下面的示例故意只改变两处路径的 stroke-width，并保留相同的 marker 图形。代码里的 XML 注释说明了每组参数的作用；它表达的是 SVG 参数关系，不是某个浏览器界面的截图。

读这个例子时，重点不是记住哪一个数值“更好”，而是观察选择逻辑：前两条路径共用 scaled-arrow，描边从 2 增加到 8 时，箭头也应该一起变粗；第三条路径使用 fixed-arrow，即便描边较粗，箭头仍按用户坐标保持相对稳定。

何时选择 strokeWidth，何时选择 userSpaceOnUse

把候选方案放进使用场景，选择会清楚很多。

因此，选型的第一问是“描边宽度是不是信息的一部分”。如果答案是“是”，使用 strokeWidth 通常更自然；如果线宽只是视觉装饰，而箭头代表一个固定符号，则 userSpaceOnUse 更容易控制。

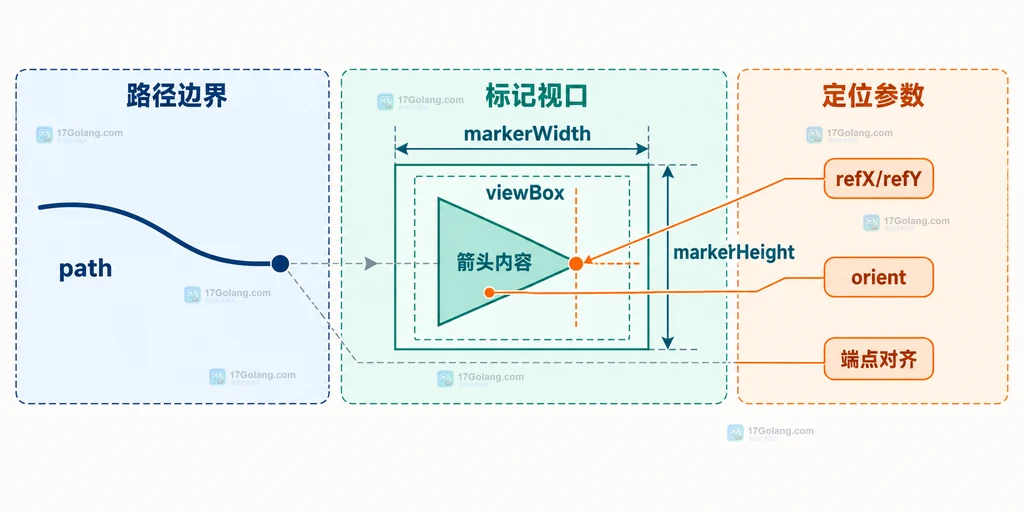

viewBox、markerWidth 和 refX/refY 要一起调

确定单位后，还要把几何参数分开排查。markerWidth、markerHeight 是外部视口尺寸；viewBox 是内部内容坐标范围；refX、refY 是引用点。只改其中一个，往往会出现“箭头大小对了但位置不对”或“尖端藏进线段”的现象。

可以按下面的顺序理解参数职责：

1. viewBox 先建立内部坐标范围，例如 0 0 10 10。
2. 箭头的 path 在这个范围内画出轮廓，尖端位置要明确。
3. refX/refY 把内部某个点对准宿主路径的引用位置。
4. markerWidth/markerHeight 再决定 marker 视口在选定单位下的外部尺寸。

这里的 refX="9" 不是“永远正确”的答案，它只匹配当前箭头轮廓。换了 viewBox 或者把箭头尖端画在别的位置，就要重新计算引用点。orient="auto" 或 auto-start-reverse 负责方向表现，但也不会替你决定大小和位置。

用四个问题排查 marker 显示异常

当箭头显示过大、过小或偏移时，按以下问题做一次快速决策：

1. 线宽变化是否代表业务含义？代表就优先考虑 strokeWidth，否则考虑固定的用户单位。
2. marker 的外部尺寸和内部图形是否使用同一套理解？检查 markerWidth/markerHeight 与 viewBox 的比例。
3. 尖端是否真的在引用点附近？沿着内部图形的坐标查看 refX/refY，不要只改宽高。
4. 同一个 marker 是否被不同语义的线复用？如果一条线用粗细表达权重，另一条线只需要固定符号，最好拆成两个 marker。

这个排查顺序能把“单位选择”和“几何对齐”分开：先决定是否联动缩放，再调整视口与引用点，最后检查复用范围。这样比不断试改一个 markerWidth 数字更稳定。

结论：先按线宽语义选单位，再校准几何

markerUnits="strokeWidth" 适合箭头重量应该跟随描边变化的连接线；markerUnits="userSpaceOnUse" 适合需要固定用户坐标大小的标记。两者都不是通用的“最佳值”，选择取决于线宽是否表达信息。

最终落地时按“单位 → 视口 → viewBox → 引用点”的顺序处理：先决定缩放关系，再设置 markerWidth 和 markerHeight，然后让 viewBox 覆盖内部图形，最后用 refX/refY 把尖端对齐到路径。若同一张图里存在两种语义，就分开定义 marker，避免一个配置被迫兼容所有场景。

相关问题

• markerUnits 不写时为什么箭头会随线宽变化？因为规范默认值是 strokeWidth。
• 改了 markerWidth 但箭头仍然偏移怎么办？优先检查 viewBox 中的尖端位置，以及 refX/refY 是否指向正确的内部坐标。
• markerUnits 能改变 path 本身的 stroke-width 吗？不能，它只影响 marker 的坐标系与尺寸关系，宿主路径仍由自身描边属性决定。
• 一个 marker 可以同时给粗线和细线使用吗？可以，但要确认两条线对箭头尺寸有相同语义；否则分别定义更容易维护。
