U.2仍是主流,EDSFF为何被称为“下一代答案”?
时间:2025-05-03 20:56:29 248浏览 收藏
U.2作为服务器SSD的主流规格已有十余年,但随着PCIe® 5.0和6.0的崛起,其缺点逐渐显露。美光技术专家Anthony Constantine指出,EDSFF将成为下一代解决方案。EDSFF通过优化信号完整性、提升散热效率以及适应未来技术迭代的投资策略,逐步取代U.2。EDSFF不仅在PCIe® 5.0和6.0的信号传输上表现优异,还在散热和成本控制上具备显著优势,成为企业未来投资的重点。
U.2 作为服务器 SSD 的主流规格已风靡十余年,其规格与 2.5 英寸 HDD 相似,可与支持 SATA、SAS 和 NVMe 的连接器兼容,这些特性对于 SSD 在服务器中的普及至关重要。
然而,随着 PCIe® 5.0 和 6.0 的强势崛起,U.2 的缺点逐渐显露!美光技术专家 Anthony Constantine 断言:“EDSFF 将取代 U.2!” 为什么?以下三大核心挑战将为您揭晓答案!
挑战一:系统 SI 崩溃?EDSFF 一招化解!
传统 U.2 采用从主机端口到存储设备的典型总线拓扑,根据连接器数量,称为 3 连接器拓扑(图 1)。
虽然适配 PCIe® 3.0/4.0 无压力,但在 PCIe® 5.0 时代,信号传输速度飙升,“信号眼(通过测量确定“1”或“0”)”问题直接拉响警报!

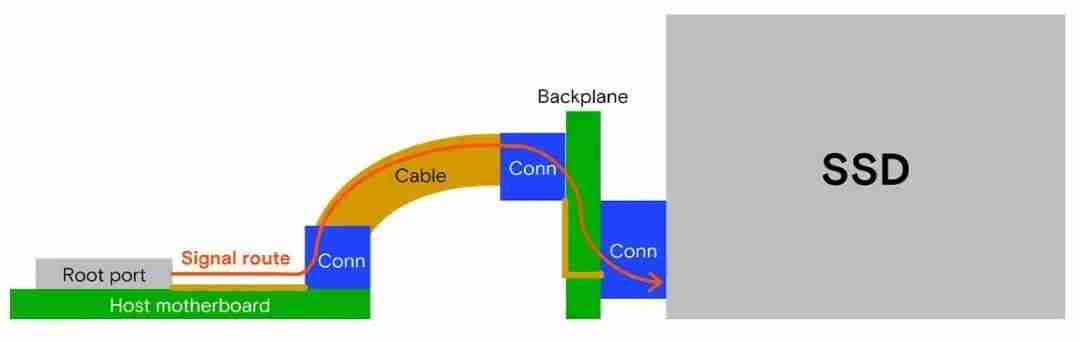

图 1:用于 U.2 和 EDSFF 的典型 3 连接器拓扑
EDSFF 的杀手锏来了!为改善 3 连接器拓扑,必须减少总拓扑长度,或使用成本更高的器件(如 PCB、线缆、重定时器等)。
EDSFF 支持图 1 中的拓扑结构,同时也支持使用正交连接器的 2 连接器和 1 连接器拓扑(如图 2 所示)。图 2 中的拓扑移除和减少了影响信号眼的背板和连接器,从而有助于解决“信号眼”问题。

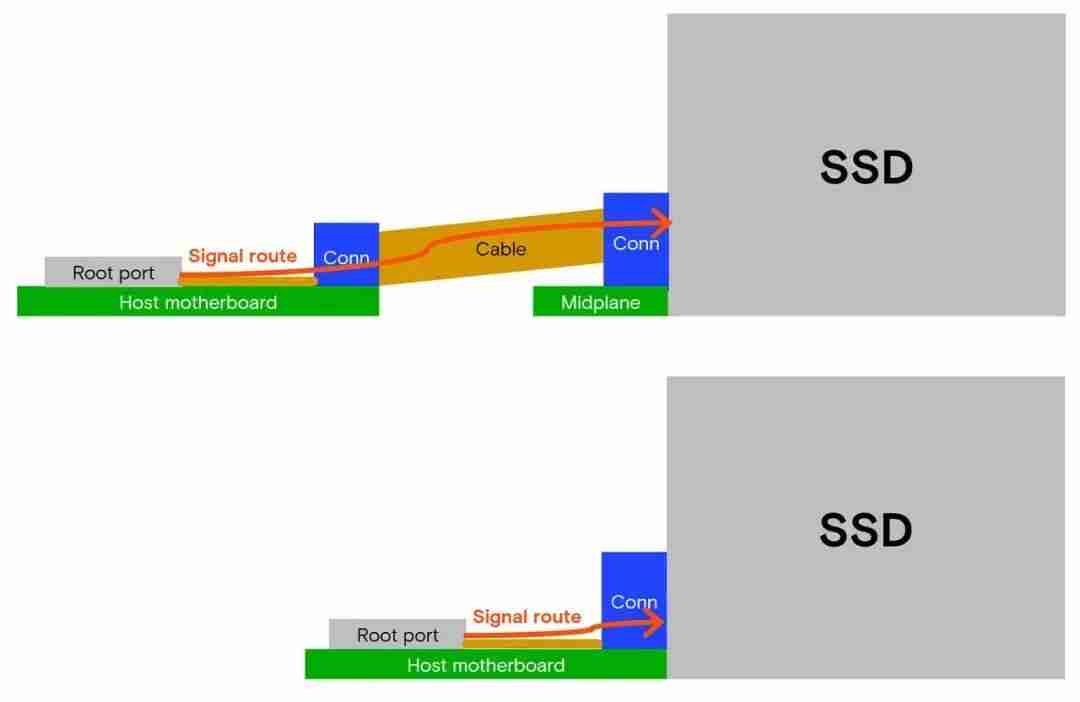

图 2:用于 EDSFF 的典型 2 连接器和 1 连接器拓扑
而升级到 PCIe® 6.0 时,U.2 问题更加突出!PCIe® 6.0 使用的信号从 1 个级别变为 4 个级别,从而将信号眼缩小到原有大小的四分之一。这种情况下,不仅要应对关键的信号损耗问题,发送和接收对之间的噪声等因素也至关重要!
U.2 连接器(图 3)正是缺乏这种隔离设计。这会导致更高的串扰(称为“NEXT”),无论是从 SSD 还是从系统的角度而言,这些限制使得 U.2 成为成本更高的解决方案。

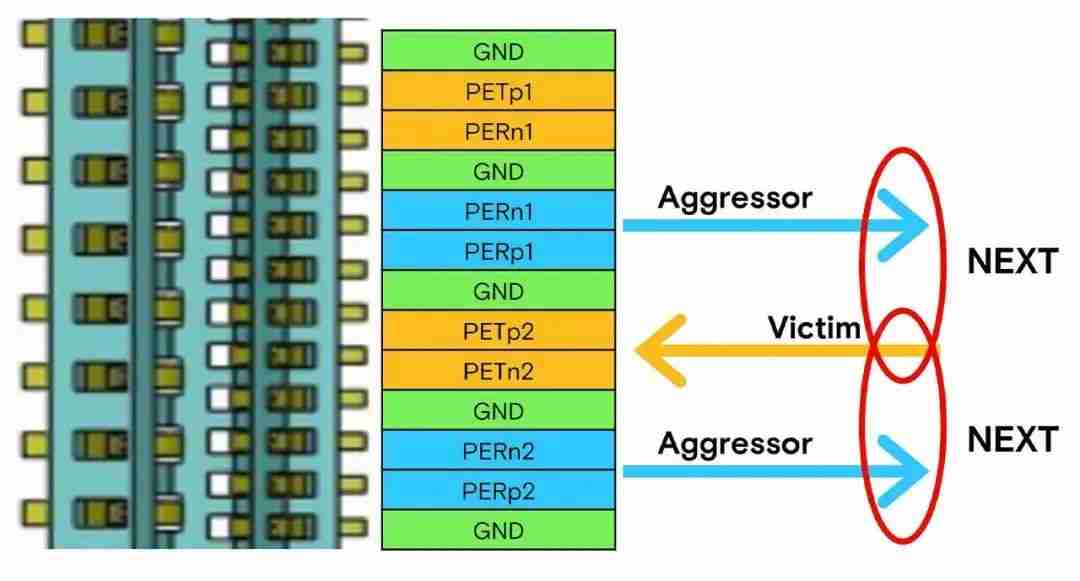

图 3:U.2 引脚排列
考虑到这些,EDSFF 连接器的引脚排列(图 4)将发送和接收对进行了隔离,分别位于连接器的相对侧。

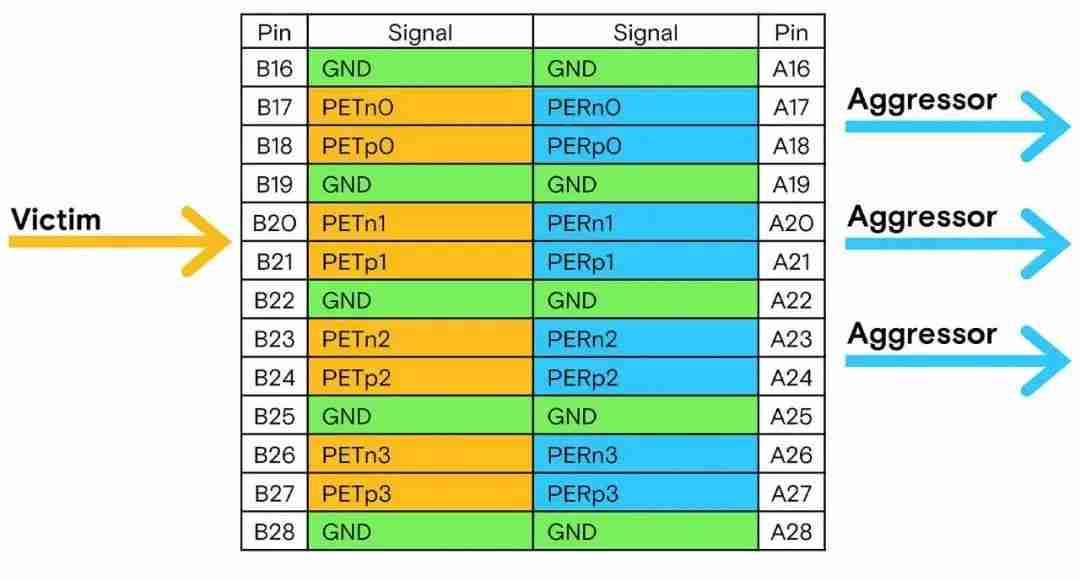

图 4:EDSFF 引脚排列
挑战二:散热问题?E3.S 1T 直接“降温”
随着对 SSD 性能需求的不断增加,用于冷却 SSD 及其后方部件的散热空间变得愈发有限。(图 5)显示了 E3.S 1T 和 U.2 之间的散热对比:在不同的输入空气温度下,同样容量和功率的 E3.S 所需要的冷却空气体积均少于 U.2,这一结果源自两个因素:
- E3.S 1T 比 U.2 外形更小,因此散热时穿过和绕过它的气流更少
- 气流在通过 E3.S 1T SSD 时的散热效率更高(阻碍气流的器件/连接器更少)

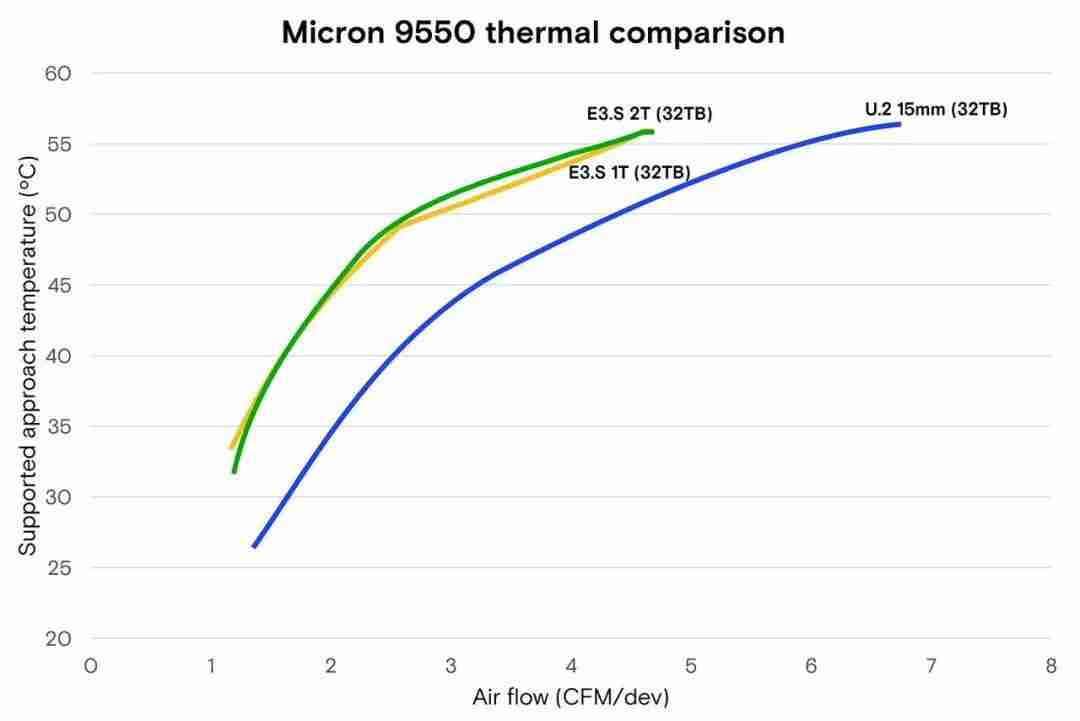

图 5:E3.S 1T 与 U.2 的散热对比
然而,业内也有相反的观点:认为与 U.2 相比,E3.S 系统可能需要更多的气流,因为相较于 U.2,同样的空间中可以安装更多 E3.S。
不过,这取决于设计方式。系统可以减少设备数量,并将 E3.S SSD 聚合在一起,以便将气流导向关键器件。系统还可以使用图 2 中的正交连接器,从而有助于空气流动,这些设计可以极大提高系统的散热性能。
挑战三:技术迭代下的预算分配博弈
早在 EDSFF 规格设计之初,参与公司就清楚这是一场面向未来的豪赌!如今企业正陷入核心决策难题:EDSFF 和 U.2 这两种互相竞争的技术需要相同的投资,EDSFF 是未来导向的投资,而 U.2 可能需要更高的优化成本。
随着规格的制定,行业趋势已向 EDSFF 倾斜。各公司正在投资 EDSFF 系统和生态系统,包括 EDSFF SSD 开发,以及未来将支持 EDSFF 的系统。
企业对 EDSFF 的投资超过了对 U.2 的投资,EDSFF SSD 研发将在未来火力全开!技术风口肉眼可见!
本文作者
Anthony Constantine
美光存储业务部门杰出技术人员
