CAD原生快捷键布局较为分散，不利于单手高效操作。将常用命令重新映射至键盘左侧区域，可实现左手专注输入、右手灵活操控鼠标的协同作业模式，显著提升绘图响应速度与操作连贯性，从而优化整体工作效率。

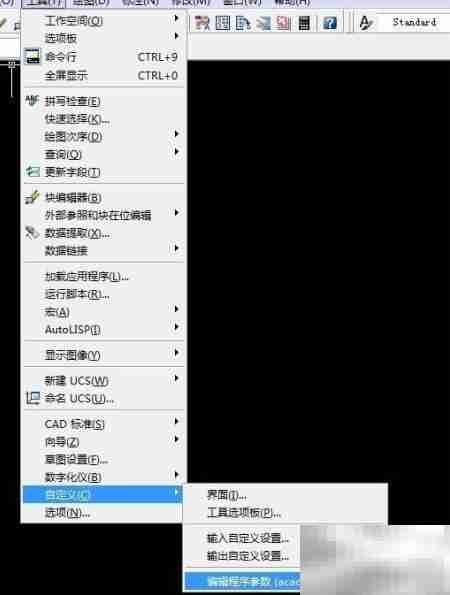

1、 启动CAD程序后，依次选择【工具】→【自定义】→【编辑程序参数】，即可进入快捷键配置界面，打开PGP文件进行编辑。

2、 无需运行CAD软件，也可直接对快捷键配置文件进行修改。

3、 该文件默认存放于以下路径：C:\Users\当前用户名\AppData\Roaming\Autodesk\AutoCAD 2008\R17.1\chs\Support，属于系统用户目录中Autodesk软件的配置数据区。

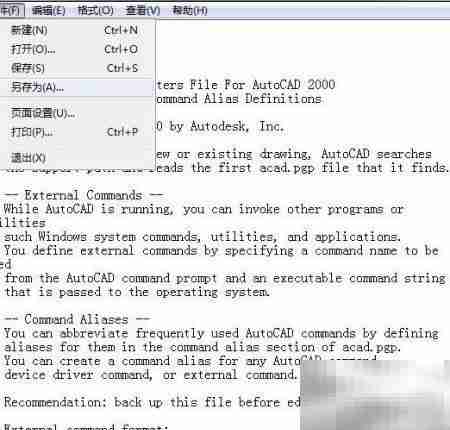

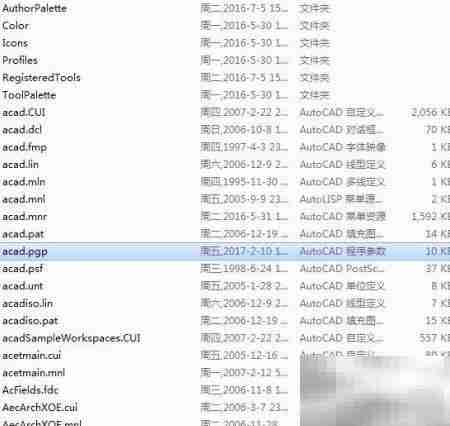

4、 定位到acad.pgp文件，使用记事本等纯文本编辑器打开并修改内容。

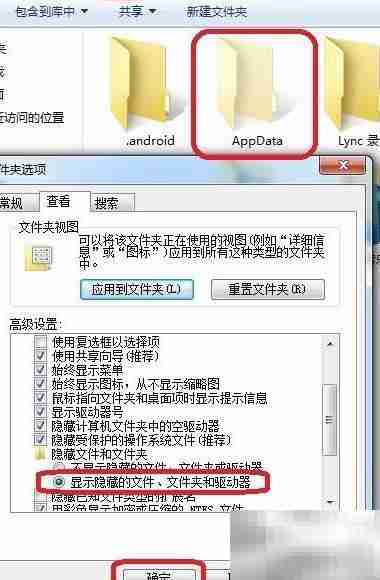

5、 上述路径中的AppData文件夹在Windows系统中默认为隐藏状态，需在文件资源管理器中启用“显示隐藏的项目”选项方可可见。具体设置步骤参见下图说明。

6、 重新组织如下：

7、 重新组织如下：

8、 春风拂面花自开，柳绿桃红映山川，美景如画醉人心。

9、 快捷命令示例中，红色框选部分支持用户按需自定义调整。

10、 使用A命令绘制圆弧图形。

11、 修改对象属性信息的AD命令对应ATTEDIT功能。

12、 计算指定封闭区域或选定对象的面积与周长数值。

13、 AG *ALIGN：将选定对象与目标对象进行空间对齐。

14、 AP *APPLOAD：加载或卸载外部应用程序（如LISP、ARX插件等）。

15、 AR *ARRAY：执行矩形阵列或环形阵列操作。

16、 依据源对象属性，批量更新其他同类对象的图层、颜色、线型等特性。

17、 ATT *ATTDEF：创建可插入块中的属性定义模板。

18、 DSVIEWER：调用鸟瞰视图窗口，辅助全局定位与导航。

19、 B键：快速启动块定义（BLOCK）命令。

20、 通过闭合边界生成面域（REGION）或复合线（POLYLINE）。

21、 BR *BREAK：在指定位置打断选定对象。

22、 C *CIRCLE：绘制标准圆形。

23、 CA *CAL：启动计算器功能，支持代数与几何表达式运算。

24、 CO 或 COPY：复制所选对象，生成位置独立的新副本。

25、 CF *CHAMFER：对两条相交边线执行倒角处理。

26、 CT *CLIP：裁剪图像、外部参照或视口范围。

27、 CR *COLOR：设定后续新建对象的默认显示颜色。

28、 D *DIMSTYLE：管理尺寸标注样式，包括新建、修改与替代。

29、 DA *DIMANGULAR：创建角度尺寸标注。

30、 DBA *DIMBASELINE：基于前一标注基准线连续生成线性或对齐标注。

31、 DC *DIMORDINATE：标注特征点的X/Y坐标值。

32、 DDI *DIMDIAMETER：为圆或圆弧添加直径尺寸标注。

33、 DE *DIMLINEAR：创建水平或垂直方向的线性尺寸标注。

34、 DG *DIMJOGLINE：生成带折弯引线的对齐型线性标注。

35、 DR *DIMRADIUS：标注圆或圆弧的半径尺寸。

36、 DT *DIST：测量两点间直线距离及夹角角度。

37、 DV *DVIEW：设置三维视觉效果，包括平行投影与透视投影模式。

38、 LE *QLEADER：创建带箭头与注释文字的引线标注。

39、 E 或 ERASE：删除图纸中不需要的图形元素。

40、 ED *DDEDIT：编辑文字、标注、属性值及几何公差框等内容。

41、 EL *ELLIPSE：绘制椭圆或椭圆弧。

42、 EG *LENGTHEN：拉长或缩短直线、圆弧等对象，亦可调整圆弧夹角。

43、 EX *EXTEND：延伸对象至指定边界或交点处。

44、 LA *LAYER：打开图层管理器，统一控制图层开关、冻结、锁定等状态。

45、 LT *LINETYPE：调出线型管理器，完成线型加载、当前设置及比例调整。

46、 编辑完成后保存acad.pgp文件并关闭编辑器。

47、 关闭并重启CAD软件，使新配置的快捷键立即生效。
