SCADADIAView脚本编写入门指南

DIAView组态软件内置强大而友好的脚本编辑器，不仅提供智能代码提示、语法高亮、实时校验、一键格式化和精准错误定位等开发利器，还通过工程/系统/运算符/关键字四类资源树、类IDE界面设计及丰富的快捷键支持（如Ctrl+F查找替换、点号触发成员联想），大幅降低工业自动化场景下定制化逻辑开发的门槛；无论你是想快速响应复杂工况、拓展报警规则，还是灵活调用时间处理、数据转换等系统函数，这套高效、直观、开箱即用的脚本编写体系都能让你事半功倍。

DIAView组态软件功能全面、运行稳定，可适配多种工业应用场景。为响应不同用户的差异化需求，部分高级功能支持定制化开发。借助其内嵌的脚本编辑器，用户可自主编写逻辑代码，实现特定业务逻辑与功能拓展，从而高效应对各类复杂工况。

1、 脚本编写依托专用脚本编辑器完成。为提升编辑效率与准确性，编辑器集成了智能代码提示、语法高亮显示、一键格式化排版、错误精准定位等实用功能，并内置实时语法校验机制，显著降低出错率。

2、 DIAView组态软件的脚本编辑器在整体界面设计、模块划分及交互逻辑上，高度贴近主流IDE开发环境，用户只需按指定流程即可快速调用并开展脚本创建与修改工作。

3、 在DIAView组态软件的工程管理窗口中，展开“窗口”节点，右键选择“新建窗口”。进入画布界面后绘制任意图形对象，选中该对象，在右侧“事件”面板中点击任一事件配置按钮，系统将自动弹出脚本编辑器界面，如下图所示。

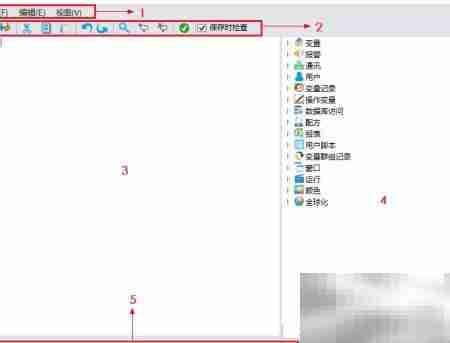

4、 脚本编辑器主要组成模块说明

5、 菜单栏：集成文件操作、编辑控制、视图切换等核心功能入口

6、 工具栏：提供常用操作的快捷按钮，如保存、撤销、查找、格式化等

7、 脚本编辑区：用户进行脚本代码编写与调试的核心区域

8、 工程/系统/运算符/关键字四类资源的树状导航窗口

9、 信息栏：实时反馈当前编辑状态、光标位置、操作提示等关键信息

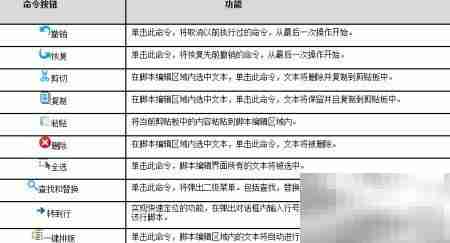

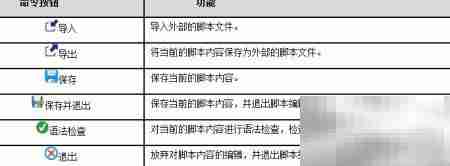

10、 编辑器菜单栏包含“文件”、“编辑”、“视图”等标准选项，具体布局分别参见下图。

11、 在编辑区域内按下 Ctrl+F 组合键，将触发“查找与替换”对话框，界面效果如下图所示。

12、 查找与替换功能术语说明

13、 此处填写需检索的目标文本内容

14、 勾选此项后，搜索将严格区分大小写，仅返回完全匹配的结果

15、 启用该选项时，查找方向由光标当前位置向上进行

16、 勾选后启用全词匹配模式，仅高亮显示与输入内容完全一致的独立词汇

17、 例如搜索“aaa”，仅匹配独立出现的“aaa”，不会命中“baaa”或“aaac”等含子串的情况

18、 先在查找框中输入原始文本，再于替换框中填入目标内容，点击“替换”按钮执行单次替换

19、 分别输入查找内容与替换内容后，点击“全部替换”按钮，系统将批量完成所有匹配项的更新

20、 “替换”与“全部替换”均基于当前查找条件执行，行为逻辑与查找保持一致

21、 “视图”菜单支持字体大小调节，并可控制输出窗口的显示/隐藏状态，详细界面如下图所示。

22、 工程、系统、运算符及关键字四类资源的树形目录窗口

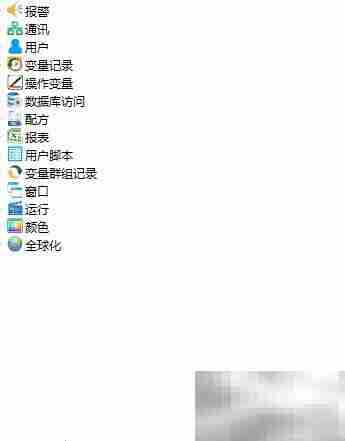

23、 工程树结构完整呈现项目中的各类配置资源，包括变量定义、报警规则、通信配置、用户自定义数据等，详见图1。

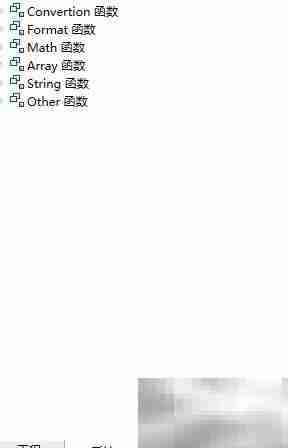

24、 系统树划分为7大功能类别，涵盖时间处理、数据类型转换、字符串格式化等常用函数集合，每类下设若干具体函数，详见图2。

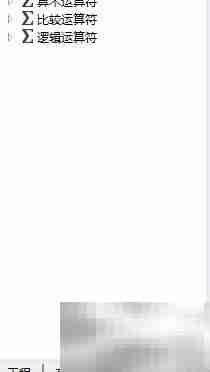

25、 运算符树按功能分为算术运算符、比较运算符和逻辑运算符三类，各分类下罗列常用符号。双击任意运算符，即可将其自动插入至脚本编辑区，操作便捷高效，效果如下图所示。

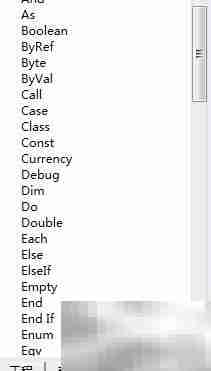

26、 关键字树汇总了脚本语言全部保留字与语法关键词，双击任一关键词即可一键插入到当前光标位置，极大简化编码流程，详情请见图4。

27、 为增强代码可读性，脚本编辑器采用多色语法高亮机制，对注释、关键字、字符串、数字、函数名等不同元素进行差异化着色，实际效果如下图所示。

28、 智能代码提示功能说明

29、 提示信息展示方式

30、 当用户输入系统函数名并键入左括号“(”时，编辑器将自动弹出参数提示框，显示该函数的名称、完整参数列表及其功能描述。其中，当前待填参数以黑色加粗形式高亮标识，参考图1所示。

31、 列表式智能提示

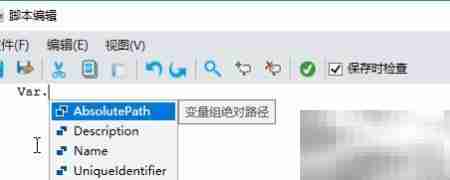

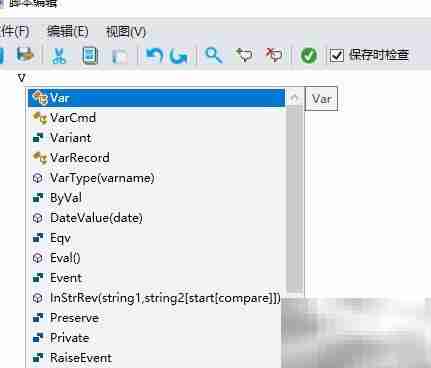

32、 用户在编辑过程中输入任意字母，系统即动态弹出模糊匹配建议列表，涵盖对象名、属性名及方法名等内容，如下图所示；若输入英文句点“.”，则依据前缀内容智能推送所属对象的属性或变量组等可用成员，效果如后两图所示。

33、 编辑器支持的常用快捷键汇总如下表所示：
