此处演示如何利用ReadWrite功能进行数据写入操作。

1、 主要步骤如下：

2、 配置文件模块，并创建读写模块，实现数据的存储与访问功能。

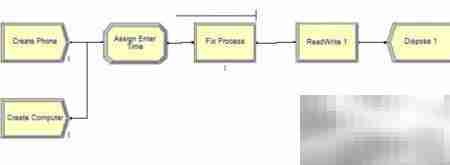

3、 假设有一个数码产品维修站，需处理手机和电脑两类设备的维修。工作人员希望记录每件产品的维修开始时间、结束时间及耗时，以便合理安排后续工作流程，提高效率并优化服务管理。

4、 记录每次维修耗时，需先配置File模块，具体操作见上图所示。

5、 若需将数据写入txt文本文件，应选择顺序文件作为访问类型。

6、 操作系统文件名指的是该文本文件在系统中的存储路径。需注意，虽然可以输入文件的完整路径，但路径中不能包含中文字符，否则可能导致系统无法正确读取文件内容。另一种方式是仅填写文件名称，例如ReadWrite.txt，此时程序会自动在模型文件所在的同一目录下查找对应的文本文件。推荐使用后一种方式，因为这样在将模型和配套的文本文件一起复制或发送给他人时，即便在不同电脑上操作，只要两者放在同一文件夹中，程序就能正常读写数据，避免因路径变动导致的错误。这种方式提高了文件的可移植性与兼容性，减少了因环境差异引发的问题，便于协作与分享，同时简化了路径管理，使操作更加便捷稳定。

7、 双击文件所在栏位即可弹出对话框进行编辑，操作便捷，所示。

8、 接下来需填写读写模块的相关内容。

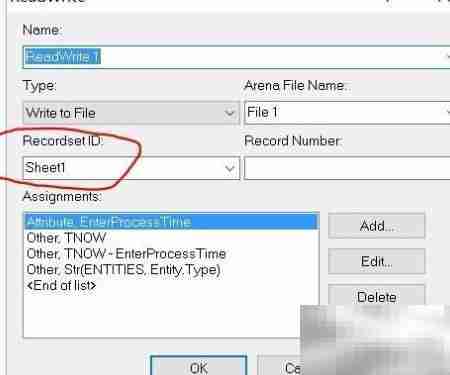

9、 将Arena文件名指向之前设置的File 1，类型选择写入文件。

10、 每个进入ReadWrite模块的实体所携带的数据都将被记录，这些需写入的内容即为Assignment。

11、 如图：

12、 首行记录实体进入系统的时间，由Assign模块预先采集。

13、 第二行显示修复流程完成后所处的当前时间点TNOW。

14、 第三行通过公式得出加工耗时。

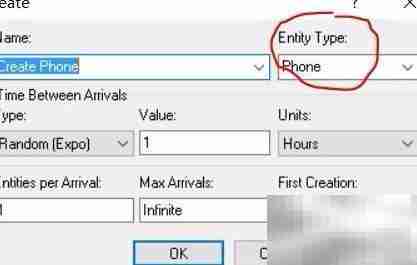

15、 第四行显示的是实体类型（Entity Type），通过语法Str(ENTITIES, Entity.Type)获取，返回结果为字符串形式，对应于在Creat模块中Entity Type一栏所填写的具体名称内容。

16、 在语法Str(ENTITIES, Entity.Type)中，ENTITIES对应Basic Process模块下的Entity图表组件，而Entity.Type则依据实体所包含的数据信息，定位到具体的属性字段，实现数据的准确引用与处理，确保流程中各类实体信息的正确识别与传递。

17、 所示，当实体的类型信息为Phone时，在Entity图表模块中对应的是第一个字段，此时Entity.Type返回的值为1。而通过Str(ENTITIES, Entity.Type)函数则可将该类型转换为字符串形式，结果为Phone。不同类型值在系统中以数字编码表示，通过转换函数可将其还原为对应的文本名称，便于识别与展示。

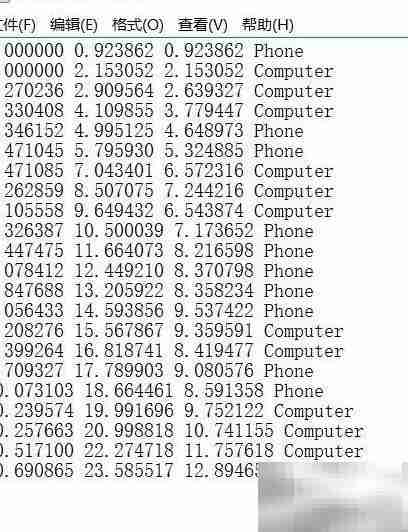

18、 所示为txt文件的最终输出结果，至此已掌握其写入方法。

19、 下面通过一个实例来演示如何将数据写入Excel文件。

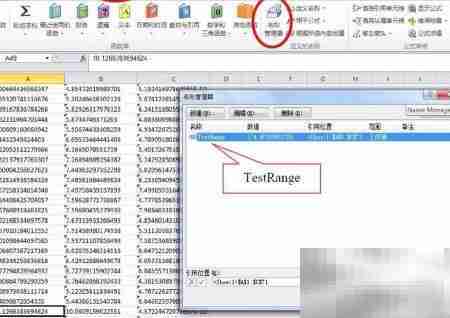

20、 先在Excel中配置名称管理器。

21、 在指定的Excel文件中，于Sheet1工作表内设置了A1至C71的单元格区域，并将其命名为TestRange，请留意该命名范围的使用。

22、 记录下Sheet1和TestRange的参数值，后续需将其输入到Arena文件模块中。

23、 若输出四组数据，Excel中需设置四个列，如A至D列。

24、 在Arena中配置File模块时，选择对应的访问类型，此处设定为Excel 2007格式（*.xlsx），并正确输入文件路径即可完成设置。

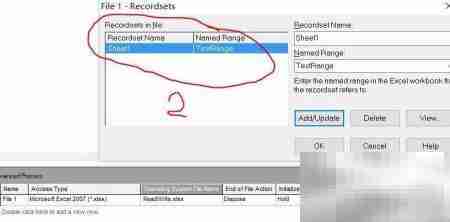

25、 点击Recordsets，Arena会自动导入Excel中的所有记录集数据。

26、 在文件中的记录集中，选定Excel内用于写入数据的具体位置。

27、 Recordset名称指Excel文件中要导出数据的工作表名称，如Sheet1；命名区域则对应Excel名称管理器中定义的名称及其关联的单元格区域，用于标识特定数据范围。

28、 在ReadWrite模块中，Record ID与Recordset Name相对应。

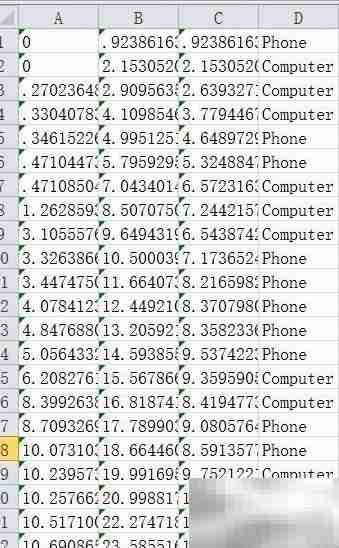

29、 下图展示了Excel 2007格式文件的最终呈现效果。

30、 相信大家能举一反三掌握其他数据库的读写方法，都理解了吗？

31、 关于Arena14.70.00版本，存在无法正常读写64位Office文件的问题，使用时会出现图中所示错误提示，请注意。

32、 此时需前往Office官网下载并安装相应补丁。

33、 请访问 http://www.microsoft.com/download/en/confirmation.aspx?id=23734 下载 AccessDatabaseEngine.exe 安装文件，该程序可用于在非 Microsoft Access 环境中运行数据库应用，下载后请根据系统版本选择合适的安装方式，确保兼容性与稳定性，操作前建议备份重要数据。

34、 问题迎刃而解。
