AltiumDesigner18PCB规则同步方法

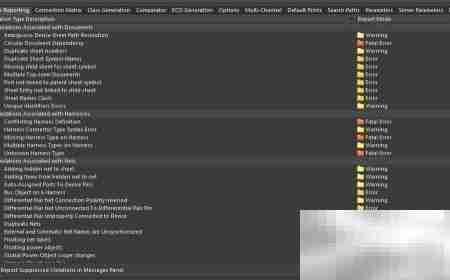

本文深入解析了Altium Designer 18中PCB规则同步设置的关键操作，手把手教你通过“工程选项→比较器”界面精准控制原理图与PCB之间的网络匹配状态，灵活配置差异处理策略（如忽略或强制检测），并支持一键恢复默认设置，帮助硬件工程师显著提升协同设计一致性、减少人为错误、加快迭代效率，是实战开发中不可或缺的高效配置指南。

Altium Designer 是电子工程领域广泛使用的原理图设计与印制电路板（PCB）布局一体化工具。历经 Protel 系列的持续演进与功能强化，AD 已成为硬件工程师日常开发中不可或缺的专业软件。本文聚焦于 AD 环境下 PCB 同步规则的配置方法，旨在协助用户优化协同设计流程，增强原理图与 PCB 之间的一致性，切实提升设计质量与执行效率，为实际产品研发提供可落地的操作指南。

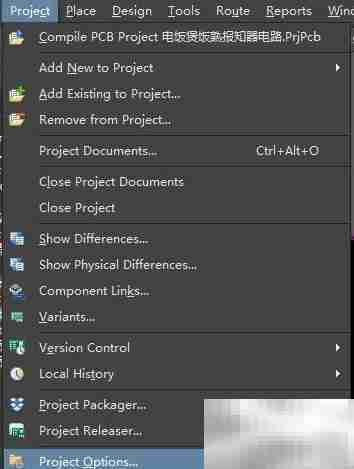

1、 打开目标 PCB 文档后，通过顶部菜单栏进入“工程”→“工程选项”，系统将自动调出参数配置对话框。

2、 在设置窗口中切换至“比较器”选项卡，界面将以对勾（√）和叉号（×）直观标识各类网络连接状态的匹配结果。

3、 在“项目”区域中勾选具体规则项，支持按需设定为“忽略差异”或“强制检测”，实现差异化同步策略。

4、 若需重置全部配置，点击“恢复为默认值”按钮，即可一键还原所有同步相关参数至出厂初始设置。
