EAGLE如何调整过孔形状？

在EAGLE中，过孔不仅承担电气连接功能，其外观形态也直接影响PCB版图的专业性与视觉协调性；本文手把手教你通过属性设置快速将默认圆形过孔改为方形或八角形等个性化形状，并深入解析不同形状在制造兼容性、布线密度和视觉识别等方面的适用场景，助你轻松提升设计效率与成品质感。

在EAGLE印制板设计过程中，为增强版图的整体协调性与专业感，常需对过孔的外观形态进行个性化设置。本文将系统讲解如何在EAGLE中自定义过孔的几何形状，助力用户更高效地完成布局优化与视觉美化。

1、 打开笔记本电脑上的EAGLE软件，进入其主工作界面。

2、 在顶部菜单栏中，依次点击【文件】→【新建】→【印制板】，完成新PCB文档的创建。

3、 在工具栏或右键快捷菜单中，定位并单击【Via】图标，激活过孔放置功能。

4、 在绘图区域中绘制三个过孔作为示例；完成后，点击界面中的【Stop】按钮（或按Esc键），退出当前Via绘制模式。

5、 任选一个已放置的过孔，右键点击，在弹出菜单中选择【属性（Properties）】，打开参数配置窗口。

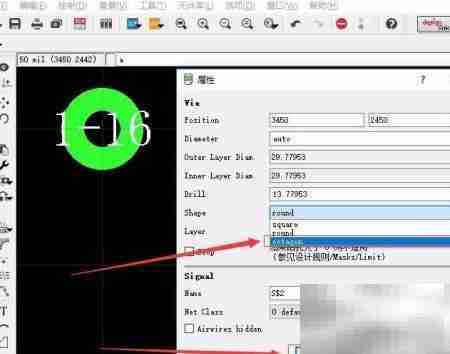

6、 在属性对话框中找到【Shape（形状）】下拉选项，可从中选取圆形（Round）、方形（Square）或八角形（Octagon）；本例中设定为八角形，实际效果如下图所示。

7、 三种标准形状各具特点：圆形适用于通用布线，方形利于高密度贴片区域，八角形则在兼顾制造兼容性的同时提升视觉辨识度，用户可根据具体设计目标灵活选用。
