墨刀AI产品流程图结果怎么检查？质量、格式与权限清单

验收产品流程图不能只看画面整齐，要分别检查逻辑质量、交付格式与协作权限，并为每个问题保留责任人和复核结果。所有墨刀AI相关的流程图生成、编辑、协作、导出功能说明均以官方公开页面 https://modao.cc/ 发布的最新版本为准，本文采用完全虚构的账号资料变更流程作为演示示例，所有参考界面仅为操作示意，不代表墨刀平台实际产品截图或默认生成结果。

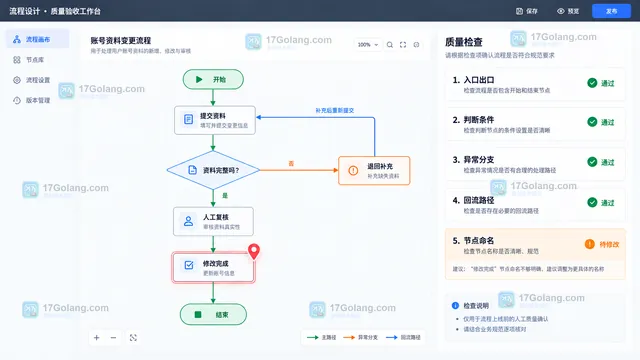

一、流程图逻辑质量检查清单

质量检查是整个验收环节的核心，所有可视化的排布美观都不能替代逐路径的逻辑走查，你需要覆盖以下7个核心维度：

1. 入口出口校验：确认流程图有且仅有一个明确的起始入口点，所有分支最终都能抵达明确的结束节点，不存在无来源的孤立节点，也不存在走到一半完全中断的悬空路径。
2. 主路径走查：顺着正常用户使用的完整操作链路逐节点确认，每一步操作、每一个系统响应都完整对应，没有跳步、漏步或者顺序颠倒的错误。
3. 判断条件校验：每个判断节点只表达一个可以直接回答是或否的独立问题，不要把多个判断逻辑合并到同一个节点里，所有的条件文字都直接标注在对应的连线上，不要藏在节点备注或者画布空白处。
4. 异常分支覆盖：不能只走正常操作路径，还要把所有可能出现的异常场景全部列出来，比如参数校验失败、权限不足、服务器报错、用户主动取消操作这类场景都要有对应的处理分支，不能完全忽略。
5. 回流路径确认：所有不符合条件、需要返回上一步重新操作的分支都有明确的回流指向，不会出现用户提交失败之后不知道该跳回哪个页面修改的模糊情况。
6. 角色责任对齐：每个操作节点都明确标注对应的负责人角色，是普通用户、运营人员还是系统自动执行，避免后续落地时出现多个角色推诿责任的情况。
7. 状态结果闭环：每一个操作执行完成后都有对应的明确状态结果，不要出现执行完操作之后没有任何状态反馈的断点情况。

节点命名统一使用“动词+宾语”的清晰动宾短语，不要出现语义模糊的“处理一下”“走流程”这类无法直接理解的表述，整个流程图的可读性应做到新加入项目的成员不用额外问人就能读懂全链路逻辑。

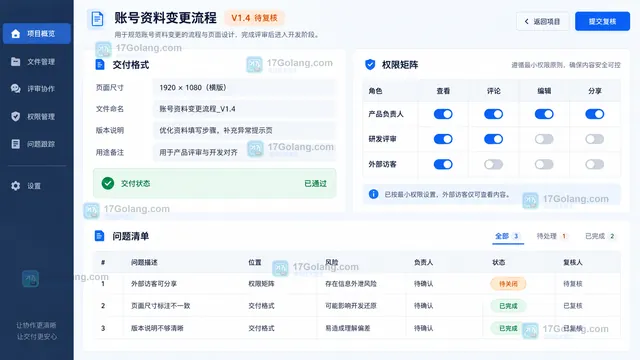

二、交付格式统一校验规则

逻辑质量确认达标之后，接下来要检查全文件的交付格式一致性，避免后续跨团队协作时出现信息不对齐的问题，你可以从以下几个维度逐项核对：

• 页面尺寸：确认画布尺寸适配后续的展示、评审场景，不会出现大段流程被裁切、重要元素落在可视区域外的问题。
• 字体层级：全流程图使用统一的字体大小、字重规则，标题、节点标注、备注文字、连线文字的层级关系清晰，不会出现同类信息字号混乱的情况。
• 颜色含义统一：提前约定不同颜色对应的含义，例如主路径用蓝色、异常分支用橙色、回流路径用灰色，全图所有同含义元素使用统一配色，不要随意切换颜色含义导致阅读者误解。
• 导出用途适配：根据后续的使用场景调整交付内容的范围，用于内部评审的版本可以保留详细备注，用于对外同步的版本则应移除内部冗余信息。
• 版本编号：在画布的醒目位置标注当前流程图的版本编号，避免后续多个迭代版本混杂在一起，出现用错旧版本的问题。
• 文件命名：统一采用团队约定的命名规则，避免出现“最新版最终版2”这类无法区分版本的模糊文件名。

此处不对墨刀当前支持的具体导出格式做任何预设，所有导出相关的功能能力都以墨刀官方当前公开版本的实际可用范围为准。

三、协作与外发权限复核要求

格式确认完成后，需要对所有开放的协作权限做全量复核。墨刀平台实际支持的权限名称、可用范围请以当前产品的官方说明为准，验收时可以按访问职责理解权限配置：

• 查看：目标人员只需阅读流程图内容，不参与修改。
• 评论：评审人员提交反馈，但不直接改动流程图主体。
• 编辑：核心项目成员可以调整流程节点、连线和说明。
• 分享：管控对外分发流程图的人员范围，避免无关人员扩散内容。
• 管理：涉及文件归属、成员权限或删除等高风险操作时，只交给明确负责人。

所有对外或跨部门的评审材料都应遵循最小权限原则，并检查流程图中是否残留不应公开的内部注释、项目成员个人信息、测试环境地址、未发布规则等敏感内容，确认无误后再分发。

四、问题跟踪落地记录规范

检查过程中发现的所有问题，都要同步记录到统一的问题清单里。每条问题至少覆盖6个字段：画布位置、问题描述、可能风险、整改负责人、处理状态和复核人。未关闭问题不能直接标记验收通过；应等负责人完成整改后，再由复核人核对，确认解决后关闭条目，全程留痕，避免历史问题重复出现。

五、常见实用FAQ

1. Q1：墨刀AI生成的流程图排版整齐，是不是就代表逻辑已经合格？

   A1：不是。排版整齐只是视觉层面的表现，缺失异常分支、判断条件重叠、回流路径指向错误等问题，必须按照入口出口、主路径、分支、回流和状态结果等维度逐路径走查。

2. Q2：把流程图交给外部合作方评审，怎样降低内部信息泄露风险？

   A2：先按最小权限原则限定访问范围，再检查节点备注、附加说明和交付内容，移除测试地址、个人信息和未公开规则。具体权限选项以墨刀当前版本实际提供的能力为准。

3. Q3：同一项目有多个版本的流程图，怎样避免团队拿错旧版本？

   A3：统一使用“项目名+流程主题+版本号+更新日期”的命名方式，并在画布醒目位置标注版本。旧版本保留明确的停用说明，新版变更同步记录在版本说明中。

4. Q4：全部检查完还有少量问题没整改，能否先标记通过？

   A4：不建议。应先把问题登记到清单，明确负责人和复核人；整改与复核都完成后再标记通过。若业务必须带风险交付，也要明确记录例外决定和后续处理安排。

最后要注意，生成、协作、导出和权限配置能力都以墨刀官方当前发布的正式版本为准，本文所有操作示意内容都需要人工复核，不能替代团队的真实验收流程。
