GoLand利用plantuml生成UML类图
来源:脚本之家
时间:2022-12-30 11:27:17 219浏览 收藏
来到golang学习网的大家,相信都是编程学习爱好者,希望在这里学习Golang相关编程知识。下面本篇文章就来带大家聊聊《GoLand利用plantuml生成UML类图》,介绍一下Landplantuml,希望对大家的知识积累有所帮助,助力实战开发!

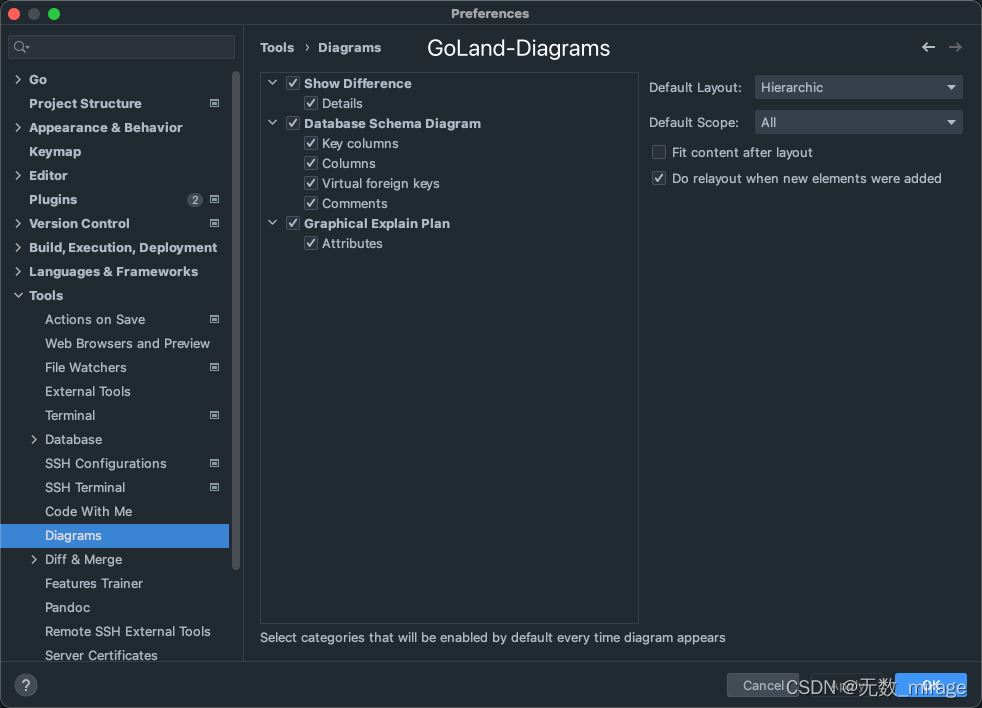

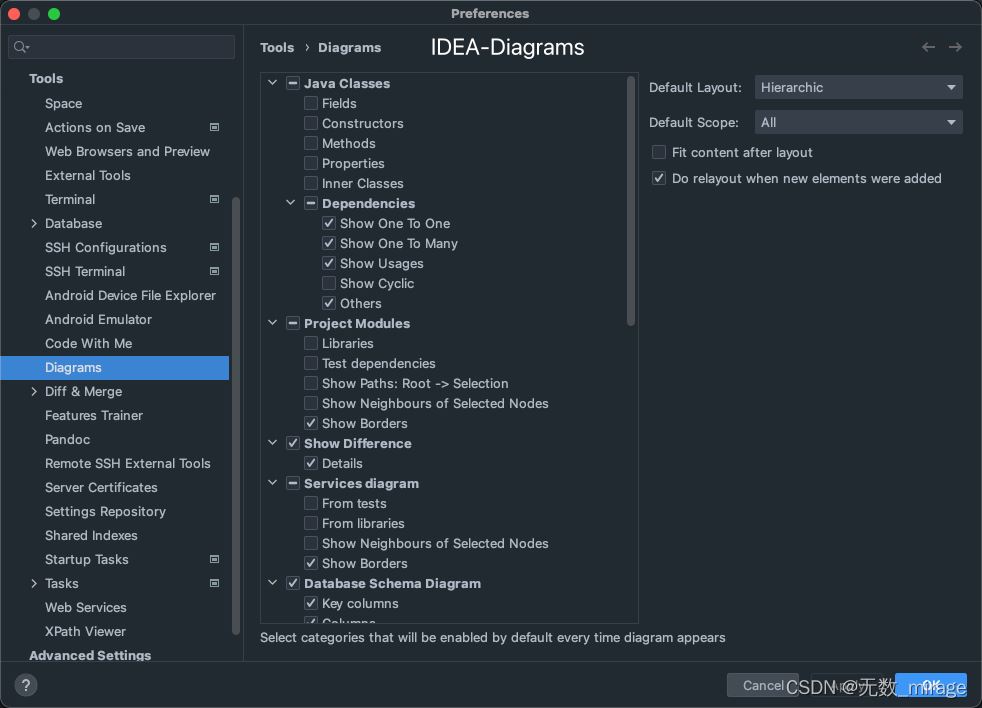

GoLand内置的Diagrams不像IDEA一样强大,不支持生成类图
解决方案是 利用github上的 适用于 golang 项目的 PlantUML 类图生成器:jfeliu007/goplantuml 结合Goland的PlantUML插件
步骤
1. 安装goplantuml
执行
go get github.com/jfeliu007/goplantuml/cmd/goplantuml
或
go install go get github.com/jfeliu007/goplantuml/cmd/goplantuml

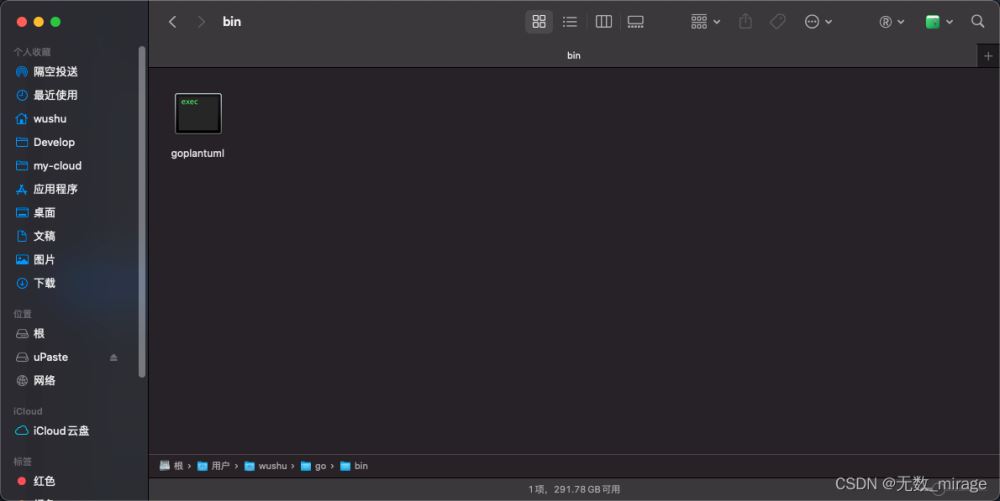

将goplantuml可执行文件安装到本地$GOBIN
目录下
2. 将goplantuml集成到GoLand

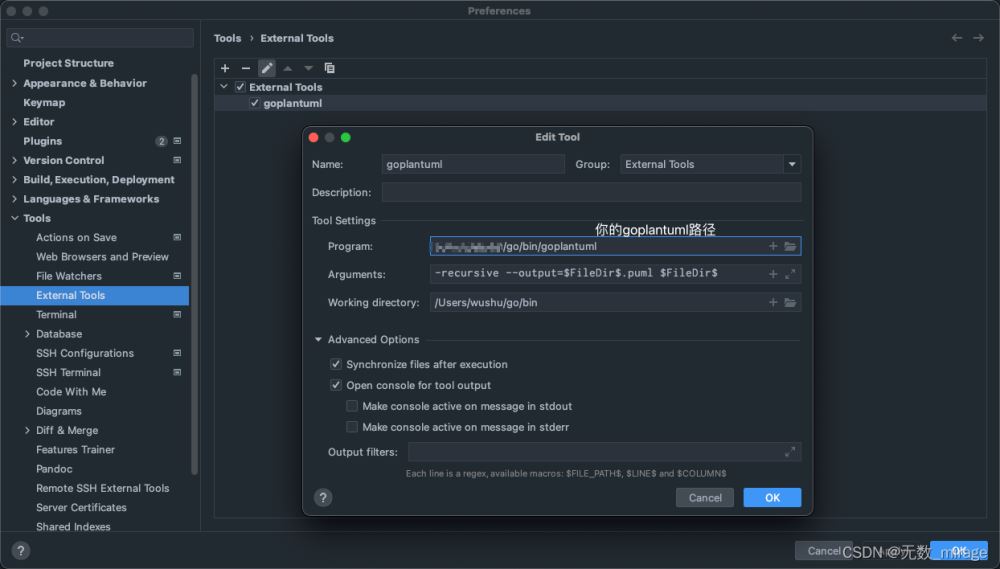

打开settings/Tools/External Tools
,添加goplantuml (如下图)

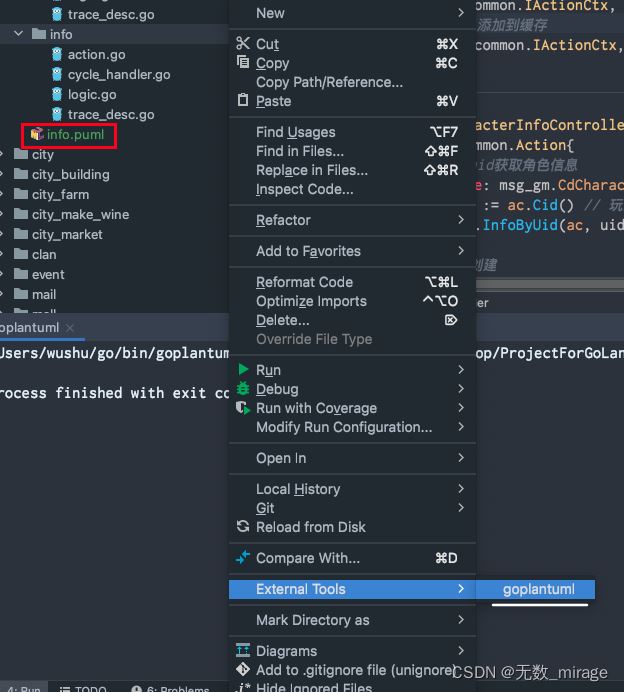

进行测试:点击如下图路径,成功在当前目录生成一个puml
文件 即可

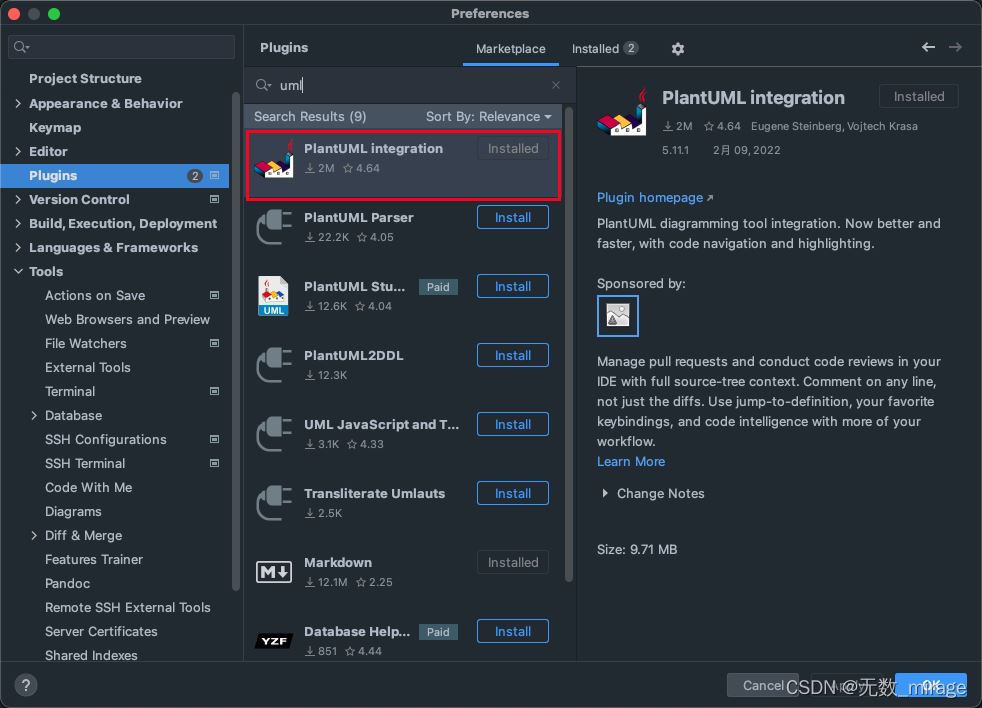

3. 安装GoLand的PlantUML插件
如图
4. 安装和集成Graphviz

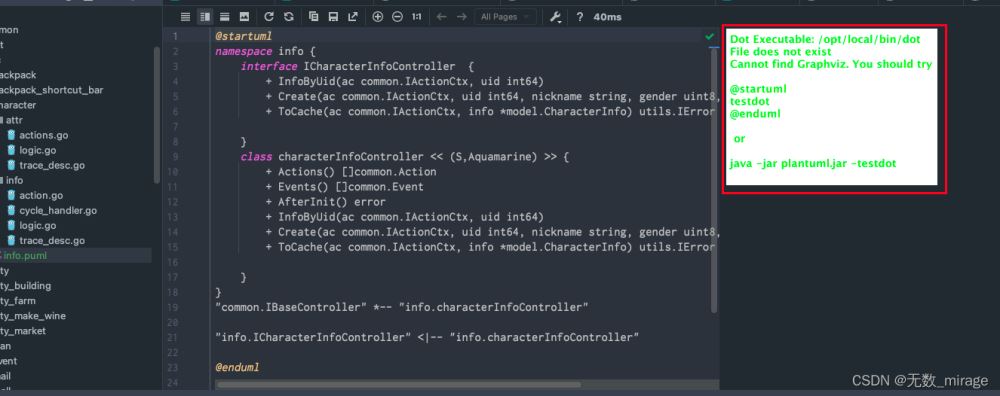

打开该文件时,提示需要安装Graphviz
以渲染该图
(Windows系统中或许不会有该提示,插件已经自带了Graphviz
,成功打开就不需要再安装了)
下载地址:https://graphviz.org/download/

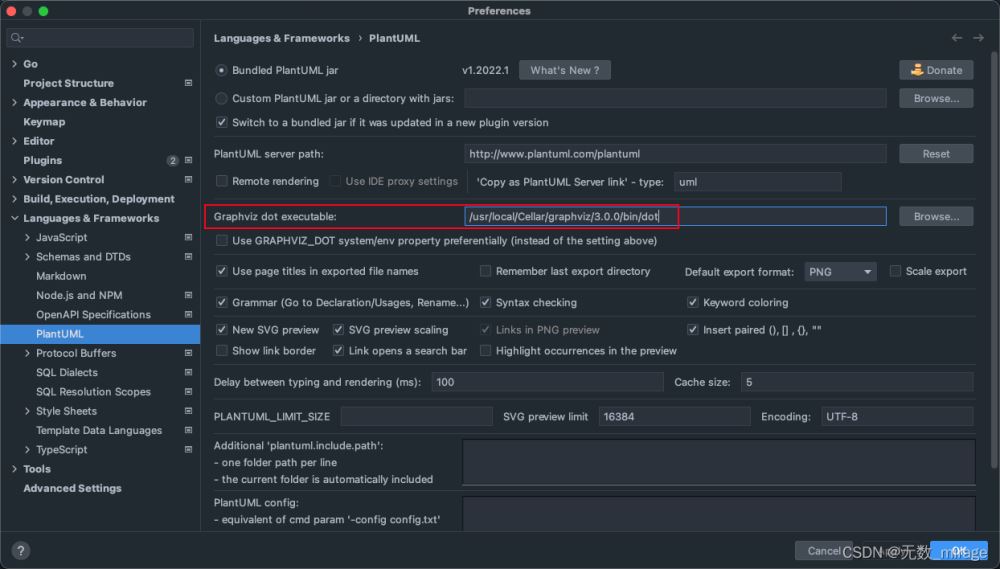

然后集成到GoLand中,在下图位置设置路径

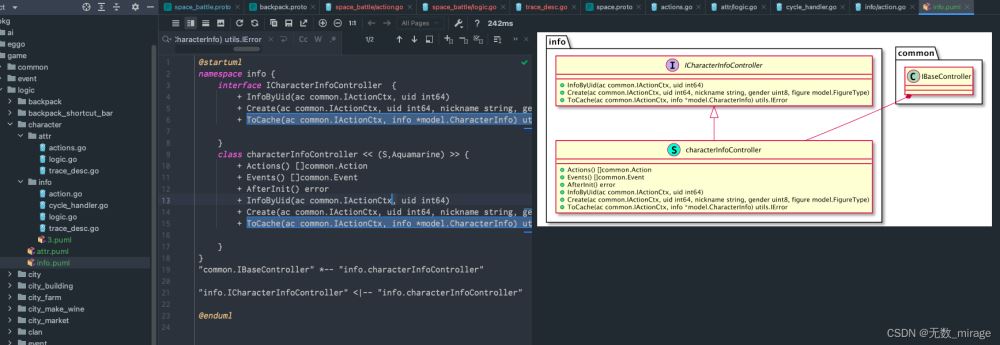

重新启动GoLand,即可成功渲染
