MySQL ST_ExteriorRing 怎样提取多边形外环

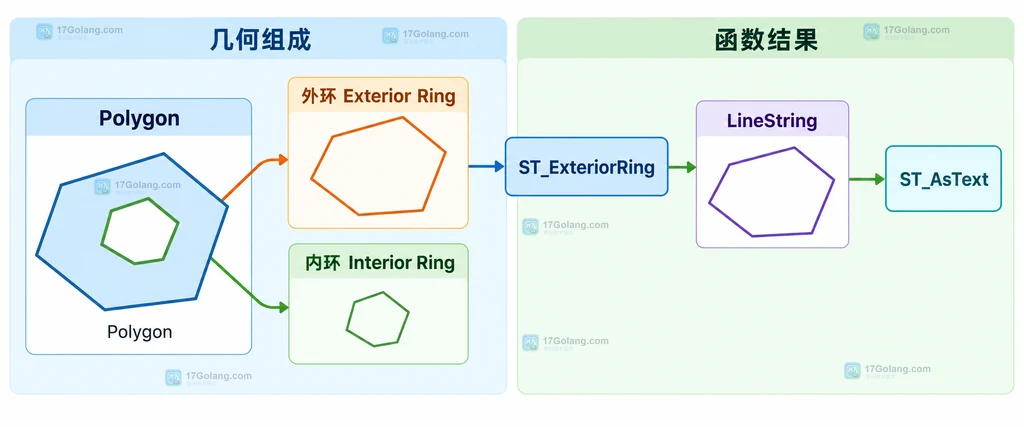

拿到一列多边形数据时，最常见的困惑不是“有没有边界”，而是“哪一圈才是我要的外边界”。MySQL 的 ST_ExteriorRing() 专门解决这个问题：它接收一个 Polygon，返回这个多边形的外环，返回类型是 LineString。如果多边形还带有洞，洞对应的是内环，不会被这个函数一起返回。

官方地址：https://dev.mysql.com/doc/refman/8.4/en/gis-polygon-property-functions.html

实际使用时先确认输入是 Polygon，再调用 ST_ExteriorRing(poly)；需要查看坐标时继续套一层 ST_AsText()。外环和内环是两个不同语义，不能用“返回了一条 LineString”就把它们混在一起。

先从 Polygon 取出外环

先准备一个有外环、并且带一个洞的 Polygon。WKT 中最外层的一组坐标是外环，后面的一组坐标代表内环。示例使用 SRID 0 的平面坐标，只为了说明结构，不把坐标单位当成米。

-- 建立一个带洞的 Polygon：第一组坐标是外环，第二组坐标是内环
SET @poly = ST_GeomFromText(
  'POLYGON((0 0,0 10,10 10,10 0,0 0),(3 3,3 7,7 7,7 3,3 3))'
);

-- 提取外环，并把返回的 LineString 转成可读的 WKT
SELECT ST_AsText(ST_ExteriorRing(@poly)) AS exterior_ring;

这次查询的结果形态是 LINESTRING(0 0,0 10,10 10,10 0,0 0)。注意结果只包含外侧那一圈，内侧的洞不会拼接进来。函数返回的是几何对象，ST_AsText() 只是把它展示成 WKT 文本；如果后续还要计算长度或继续做空间处理，应保留几何对象，而不是只保存字符串。

先检查类型，再解释返回结果

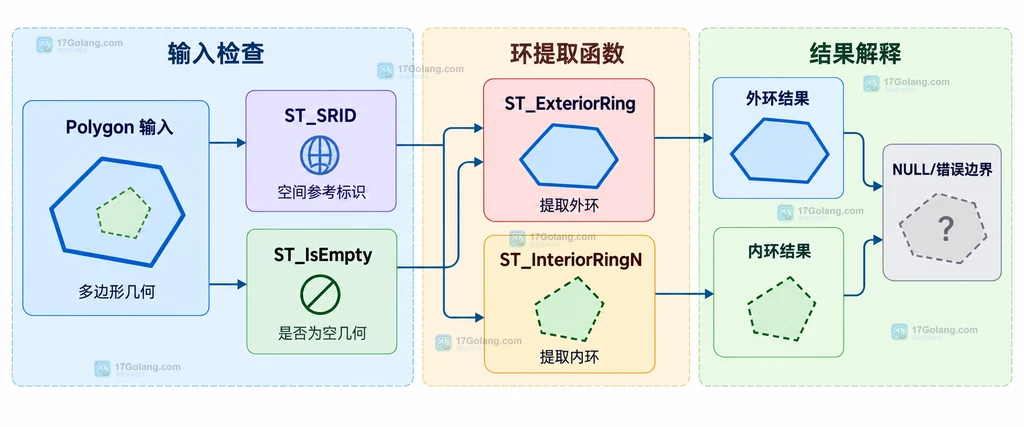

排查“为什么没有得到想要的边界”时，先把输入的几何类型和 SRID 查出来。ST_ExteriorRing() 的参数语义是 Polygon；如果字段里混有 Point、LineString 或 MultiPolygon，不能把它们都当成同一种输入。

-- 先记录输入类型和空间参考，避免把 MultiPolygon 当成 Polygon
SELECT ST_GeometryType(@poly) AS geometry_type,
       ST_SRID(@poly) AS srid,
       ST_IsEmpty(@poly) AS is_empty;

-- 类型确认后再提取外环；结果仍然是几何对象
SELECT ST_GeometryType(ST_ExteriorRing(@poly)) AS ring_type,
       ST_AsText(ST_ExteriorRing(@poly)) AS ring_wkt;

预期的输入类型是 POLYGON，提取结果类型是 LINESTRING。如果字段实际是 MULTIPOLYGON，它包含多个 Polygon，问题就不再是“取一个外环”，而是需要先决定要处理哪个组成多边形；不要在函数调用层面假设 MySQL 会替你选出唯一外环。

外环和洞的内环要分开读

一个 Polygon 可以有零个或多个内环。外环表示多边形的外侧边界，内环表示从面中挖掉的洞。读取内环时用 ST_InteriorRingN(poly, N)，其中 N 从 1 开始；它和 ST_ExteriorRing() 返回的都是 LineString，但语义完全不同。

-- 读取第一个内环；N 从 1 开始，不是从 0 开始
SELECT ST_AsText(ST_InteriorRingN(@poly, 1)) AS first_interior_ring;

-- 统计内环数量，再决定是否继续读取某个洞
SELECT ST_NumInteriorRings(@poly) AS interior_ring_count;

-- 外环与第一个内环分别输出，保持两种边界的业务含义
SELECT ST_AsText(ST_ExteriorRing(@poly)) AS exterior_ring,
       ST_AsText(ST_InteriorRingN(@poly, 1)) AS first_interior_ring;

对上面的示例，外环是从 (0 0) 绕到 (10 10) 的大矩形，第一内环是从 (3 3) 到 (7 7) 的洞。做行政区边界、地块轮廓或可视化时，如果只需要外轮廓就使用前者；如果还要表达孔洞，再按内环数量逐个读取。

NULL、空几何和错误类型不要混为一谈

MySQL 8.4 文档对这一组 Polygon 属性函数给出了通用处理规则：任一参数为 NULL，或者几何对象为空，返回值为 NULL；几何语法不完整会产生 ER_GIS_INVALID_DATA；几何使用未定义的 SRS 会产生 ER_SRS_NOT_FOUND。这些情况都不等于“外环是一条长度为零的线”。

-- 先区分缺失输入和空几何，避免把 NULL 误报成合法边界
SELECT CASE
         WHEN @poly IS NULL THEN '输入为 NULL'
         WHEN ST_IsEmpty(@poly) THEN '输入是空几何'
         ELSE '可以继续检查 Polygon 类型和外环'
       END AS input_state;

-- 对表数据先查看类型与 SRID，再把外环交给后续处理
SELECT id,
       ST_GeometryType(shape) AS geometry_type,
       ST_SRID(shape) AS srid,
       ST_IsEmpty(shape) AS is_empty
FROM parcel_shapes
WHERE id = 101;

如果查询结果是 NULL，先回到输入字段查缺失值和空几何；如果出现错误，先看 WKT 是否完整、SRS 是否已定义，以及字段是否真的是 Polygon。不要用 COALESCE(ST_ExteriorRing(shape), ST_GeomFromText('LINESTRING()')) 之类的写法把异常输入伪装成一条空线，否则下游很难区分“确实没有边界”和“上游数据不完整”。

提取后还要确认用途和坐标语义

外环返回后可以继续交给长度、坐标导出或其他空间函数，但返回对象继承输入几何的空间参考语义。SRID 0 的示例坐标不自动代表米；如果业务需要现实世界单位，要在数据建模和 SRS 选择阶段明确这一点。

当外环要用于绘图、导出或长度计算时，建议把“提取结果”和“坐标单位”分别记录。前者回答“是哪一圈”，后者回答“坐标数字如何解释”，两件事不能由同一个函数调用自动补齐。

相关问题

ST_ExteriorRing 返回的是 Polygon 还是 LineString？

返回的是外环 LineString。它是从 Polygon 中提取出的线性边界，不再是包含面面积语义的 Polygon。

一个 Polygon 有多个洞时怎么办？

先用 ST_NumInteriorRings() 获取数量，再从 1 开始调用 ST_InteriorRingN(poly, N) 逐个读取；ST_ExteriorRing() 仍只负责外环。

MultiPolygon 可以直接调用 ST_ExteriorRing 吗？

不要这样假设。该函数的参数是 Polygon；MultiPolygon 含有多个 Polygon，应该先明确要处理哪一个组成对象，再按 Polygon 级别提取。

为什么 ST_ExteriorRing 的结果是 NULL？

先检查输入是否为 NULL 或空几何，再检查字段类型和数据是否符合空间对象要求。NULL 不是“外环坐标全是 0”，不要直接替换成数字。

总结

MySQL ST_ExteriorRing(poly) 的职责很单一：从 Polygon 取出外环，并以 LineString 返回。正确使用它要抓住三点：输入先确认是 Polygon，外环和内环分别读取，NULL/空几何/非法输入与坐标单位分别处理。这样提取出来的边界，才不会在后续绘制、导出或空间计算中被错误解释。
