本站 6 月 19 日消息，作为 2024 IEEE VLSI 研讨会活动的一部分，英特尔近日在官网介绍了 Intel 3 工艺节点的技术细节。

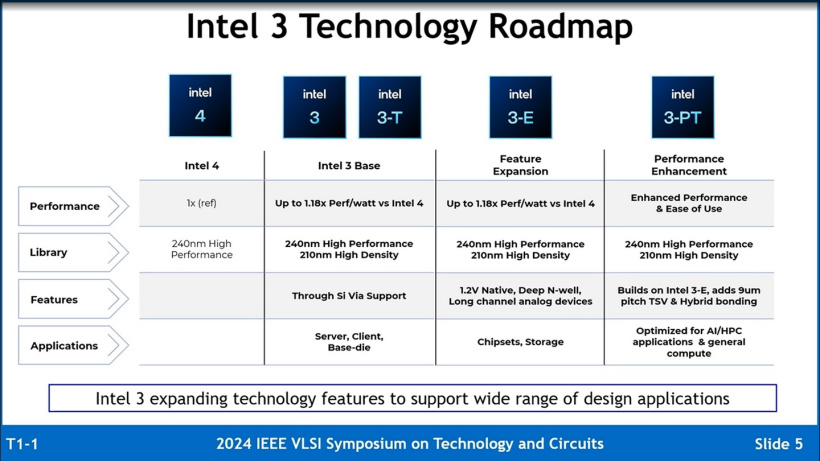

Intel公司最新一代FinFET晶体管技术为英特尔最新一代FinFET晶体管技术，与Intel 4相比增加了使用EUV的步骤，同时也将是一个长期提供代工服务的节点家族，包含基础Intel 3和三个变体节点。

其中，Intel 3-E 原生支持 1.2V 高电压，适合模拟模块的制造；而未来的 Intel 3-PT 进一步提升了整体性能，并支持更精细的 9μm 间距 TSV 和混合键合。

英特尔宣称，作为其“终极 FinFET 工艺”，Intel 3-PT 将在未来多年成为主流选择，与埃米级工艺节点一同被内外部代工客户使用。

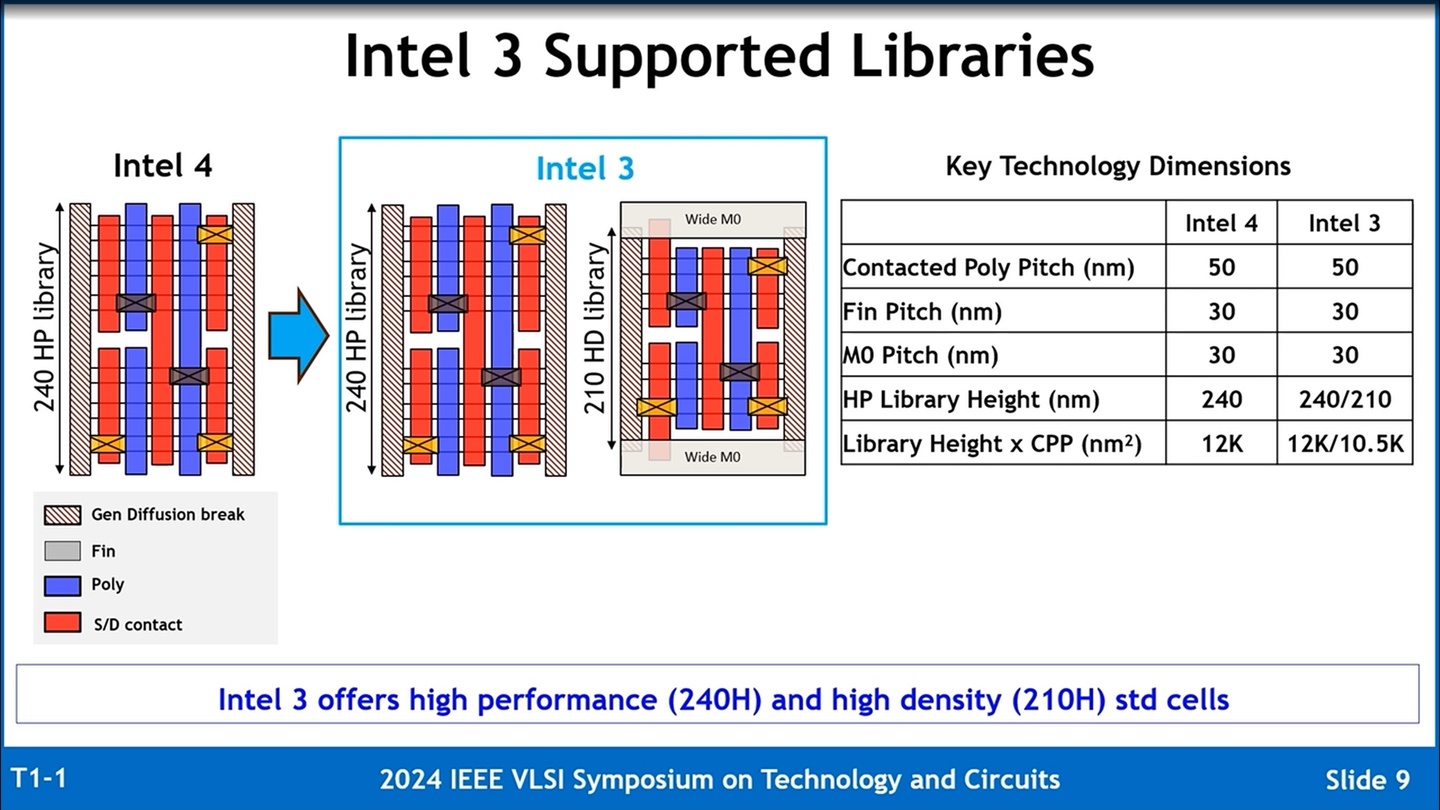

Intel4工艺相比仅包含240nm高性能库（本站注：HP库）的Intel3引入了210nm的高密度（HD）库，在晶体管管性能取向上提供更多可能性。

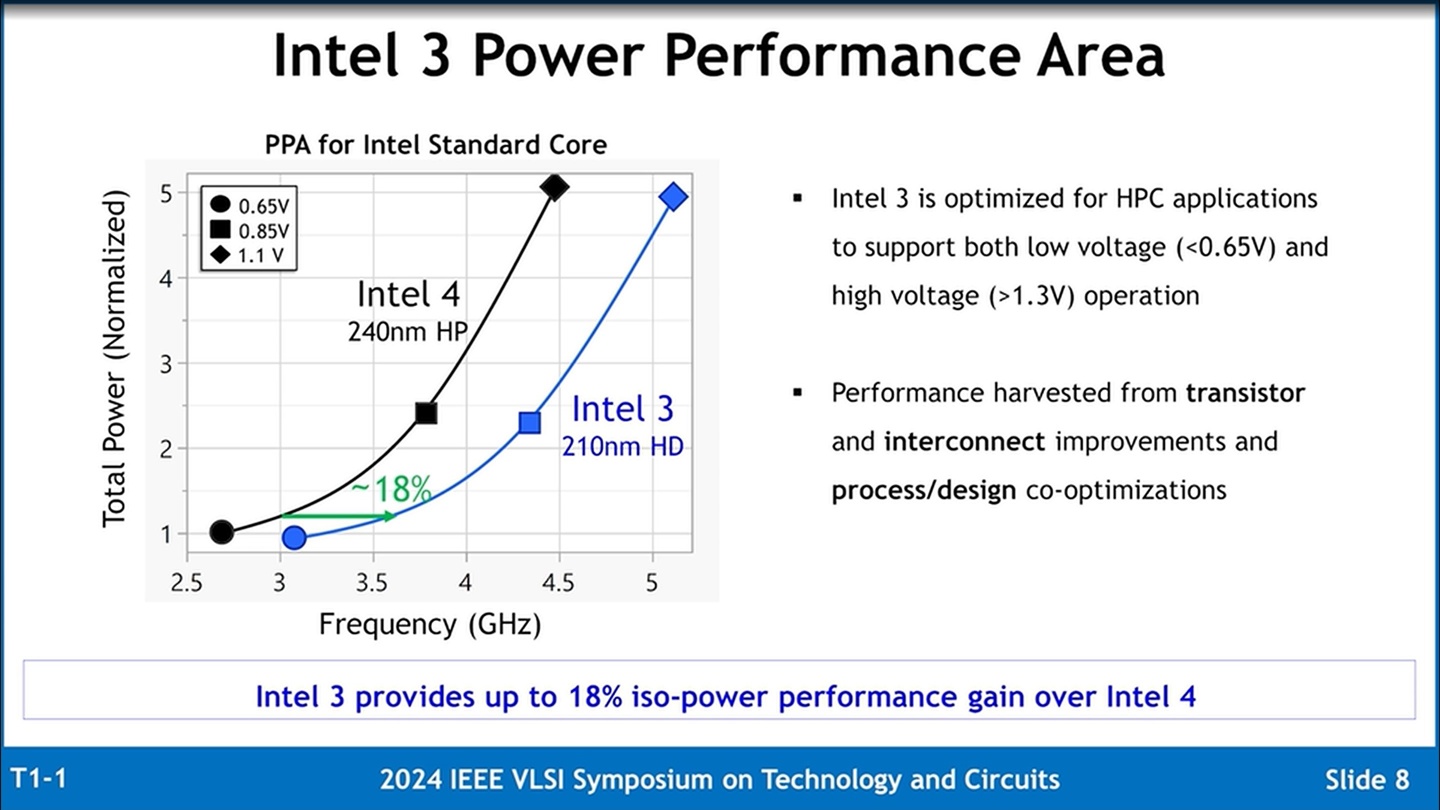

英特尔表示，其基础 Intel 3 工艺在采用高密度库的情况下，可相较 Intel 4 工艺至多可提升 18% 频率。

此外英特尔还宣称基础版 Intel 3 工艺密度也增加了 10%，实现了“全节点”级别的提升。

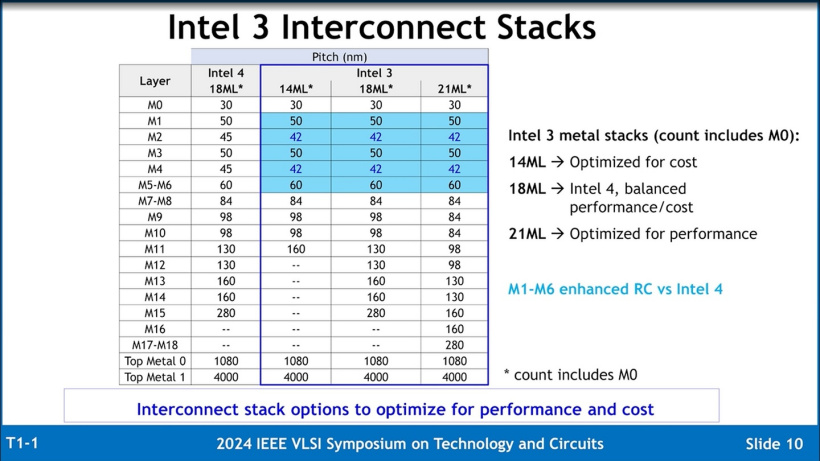

而在晶体管上的金属布线层部分，Intel 3 在 Intel 4 的 14+2 层外还提供了 12+2 和 19+2 两种新选项，分别面向低成本和高性能用途。

具体到每个金属层而言，英特尔在 Intel 3 的 M0 和 M1 等关键层上保持了与 Intel 4 相同的间距，主要是将 M2 和 M4 的间距从 45nm 降低至 42nm。
