UG毛坯创建全流程解析

本文详细介绍了在UG NX8.0软件中创建毛坯的具体步骤，旨在帮助用户快速掌握毛坯设置技巧，提高数控编程效率。以一个实际模型为例，从打开“WORKPIECE”选项开始，逐步讲解如何指定部件、选择“基于部件的偏置”方式设置毛坯余量，以及如何利用“包容圆柱体”或“部件轮廓”等方式定义毛坯外形。通过本文的指导，用户可以轻松创建符合加工需求的毛坯模型，为后续的刀路规划和仿真打下坚实基础。

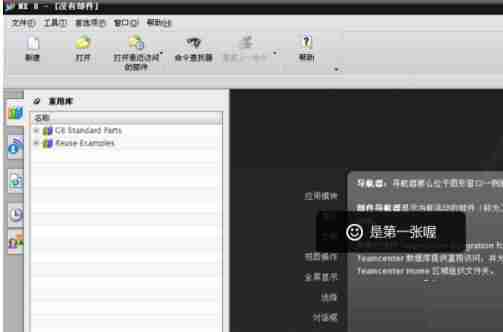

打开NX8.0软件，以创建的一个模型作为示例进行操作。

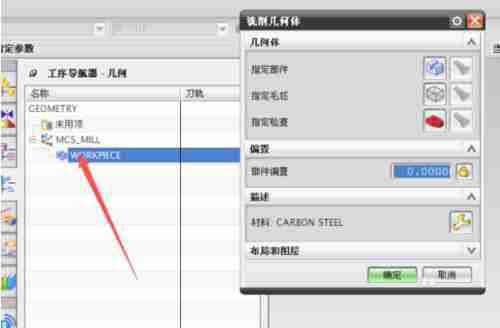

在界面中找到并双击“WORKPIECE”选项，进入相关设置界面。

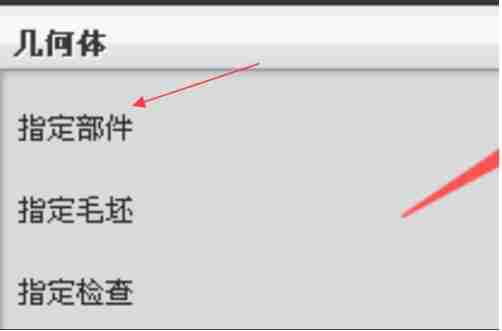

在弹出的选项中指定部件，点击选择当前模型作为加工对象。

此时会进入毛坯几何体的设置对话框。

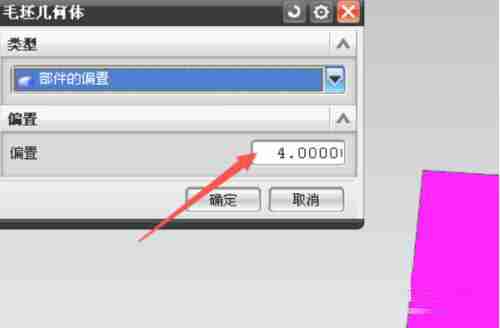

选择“基于部件的偏置”方式，并根据需要设置额外增加的毛坯余量。

最后，可选择“包容圆柱体”或“部件轮廓”来定义毛坯的外形范围，完成设置。
