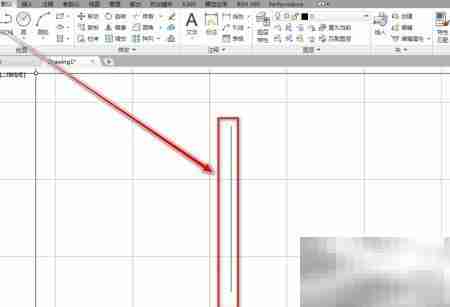

1、 打开CAD程序，调用“直线”命令（LINE或快捷键L），在绘图区绘制一条竖直方向的线段。

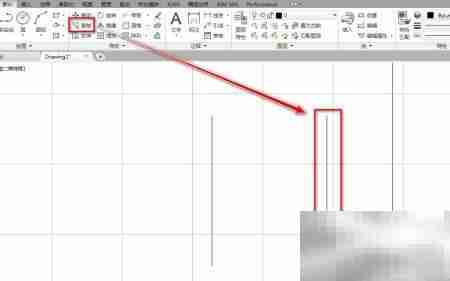

2、 选中该竖直线，使用“复制”命令（COPY或快捷键CO），沿水平方向向右复制生成另一条平行竖线。

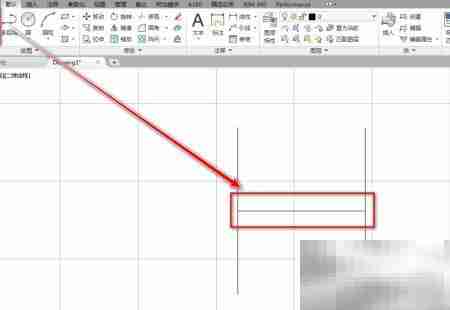

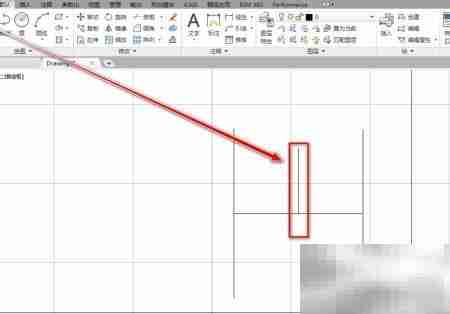

3、 调用直线命令，连接两条竖线中点，绘制一条水平中线；再以该中线与中间竖线的交点为基准，向下引出一条垂直短线。

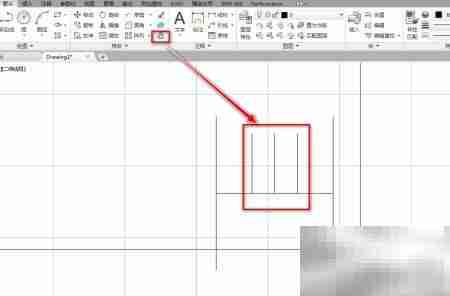

4、 启用“偏移”命令（OFFSET或快捷键O），分别将左右两侧的竖线向内侧等距偏移，得到两根新的竖直线，构成塔板主体轮廓。

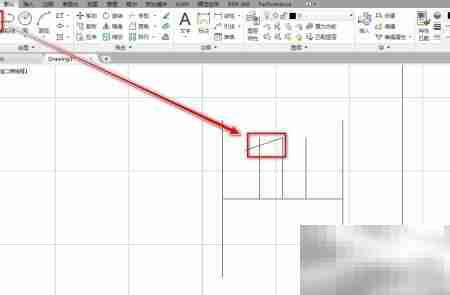

5、 以最中间竖线的上端点为起点，使用直线命令绘制一条向右上方倾斜的线段。

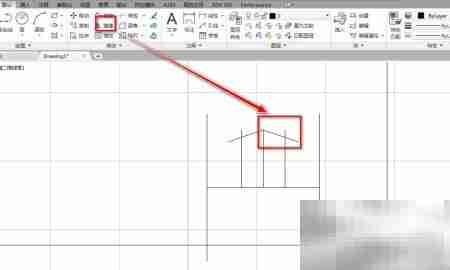

6、 执行“镜像”命令（MIRROR或快捷键MI），选择刚画的斜线作为镜像对象，以中间竖线为镜像轴，完成对称复制。

7、 绘制一条水平方向的临时辅助线，用于后续定位与修剪参考。

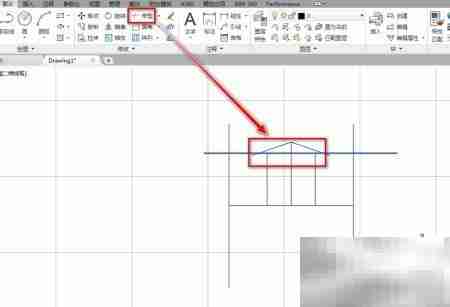

8、 运行“修剪”命令（TRIM或快捷键TR），选取多余线段进行裁剪，保留符合升气管塔板结构特征的图形轮廓。

9、 选中所有临时绘制的辅助线，按Delete键或使用“删除”命令（ERASE）将其清除。

10、 最终完成的升气管塔板标准图形符号如下图所示。
