随着电子设计技术的不断进步，PADS与Cadence两大平台之间的数据互通需求愈发迫切。为缩短转换周期、优化工作流程，本文为您详解从Power Logic迁移至OrCAD的第二种高效路径——操作直观、兼容性好，显著提升跨平台设计协同效率。

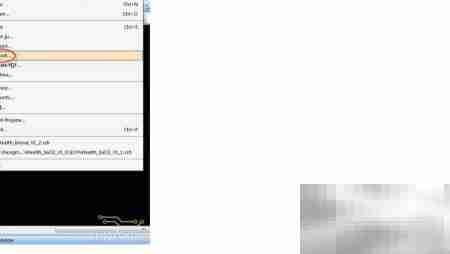

1、 在PADS 9.5版本的Power Logic中打开目标原理图工程，依次点击菜单栏File → Export。在弹出的导出窗口中，指定输出路径并确认保存；接着勾选Select All以全量导出，将输出格式设定为PADS Logic2005，最后单击OK启动导出。系统将在当前项目目录下自动生成一个.txt格式的ASCII文本文件，其中完整记录了原理图结构与元件连接关系，为后续格式转换提供基础数据支持。

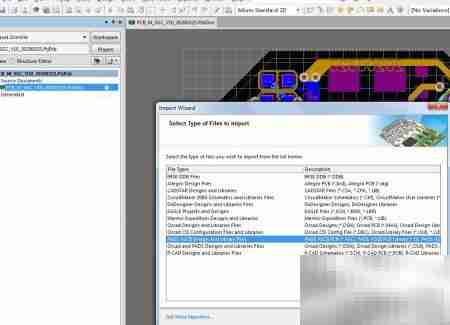

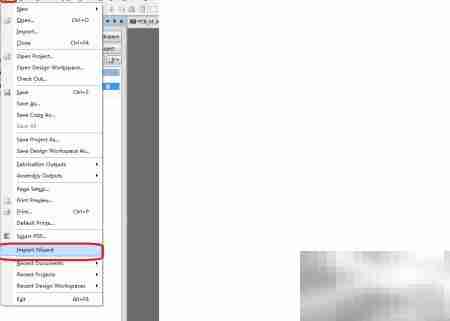

2、 打开Altium Designer（以AD14.2为例），通过菜单栏File → Import Wizard进入导入向导界面。点击Next继续，在文件类型列表中定位并选择PADS ASCII Design And Library Files，再点击Next进入文件加载准备阶段。

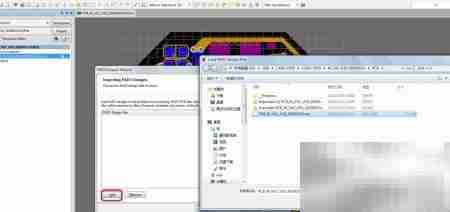

3、 点击Add按钮，添加上一步生成的.txt文件；随后根据向导提示连续点击Next，直至界面显示Finish，表示导入流程顺利完成。

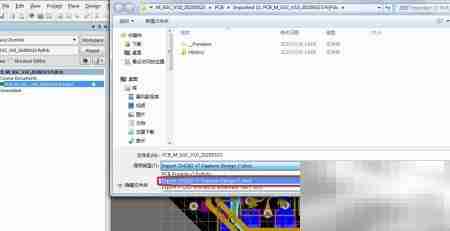

4、 完成AD格式原理图构建后，即可将其无缝转为OrCAD可识别的DSN格式：只需执行File → Save As，并在保存类型中选择OrCAD Capture DSN文件格式，即可一键完成格式转换。该方式简洁可靠，广泛适用于多EDA工具间的设计数据迁移与协作共享场景。
