数码管位码怎么找？

本文深入解析了数码管位码的确定方法与驱动原理，重点阐明如何根据共阳极或共阴极结构合理设计硬件连接，并揭示了为何必须采用“段码+位码”结合的动态扫描驱动方式——既避免单片机I/O引脚因电流过载而损坏，又借助人眼视觉暂留效应实现稳定、高效、可靠的多位数字显示，为嵌入式显示系统开发提供了兼具理论深度与实践价值的关键指导。

1、 null

2、 依据实际应用需求，选择合适类型的数码管，确定其位数，并明确是采用共阳极还是共阴极结构。

3、 对于共阳极数码管，其公共端需连接至电源正极；当某一段LED的负极被置为低电平时，该段导通并发光；若负极输入为高电平，则该段熄灭。

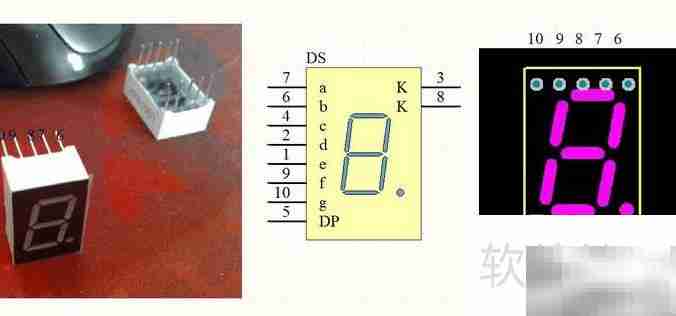

4、 电子电路图如下：

5、 LED仅在两端施加符合其导通条件的电压时才会发光。在多位数码管的应用中，为最大限度节约单片机I/O资源，普遍采用“段码+位码”联合控制策略，以实现对各数码管位的独立驱动。但若直接使用静态驱动方式，每个点亮段所对应的公共端电流将全部流经单片机对应引脚，造成该引脚电流过载，长时间运行可能引发芯片热损伤甚至失效。为此，常采用动态扫描驱动方案：在极短的时间窗口内，仅激活某一位数码管中的某一段，再依序高速遍历所有待显示段；只要整体刷新频率高于100Hz，借助人眼的视觉暂留特性，即可获得所有目标段持续稳定点亮的观感。该方法不仅完整保留了显示功能，还大幅减轻了单个I/O引脚的电流压力，显著提升了系统的可靠性与安全性。而对当前主流单片机而言，完成如此高频的时序切换完全在能力范围之内。
