OCR表格结果按单元格坐标重建行列关系的方法

OCR 识别表格时，结果通常只是“文本 + 坐标框 + 置信度”的无序集合，并不会自动变成可查询的二维表。稳定的做法是先把四点框归一化，再按垂直重叠聚类出行，最后在每一行内按横坐标排序并推断列锚点。这样既能重建行列关系，也能把低置信度单元格留给复核，而不是用空字符串悄悄掩盖识别风险。

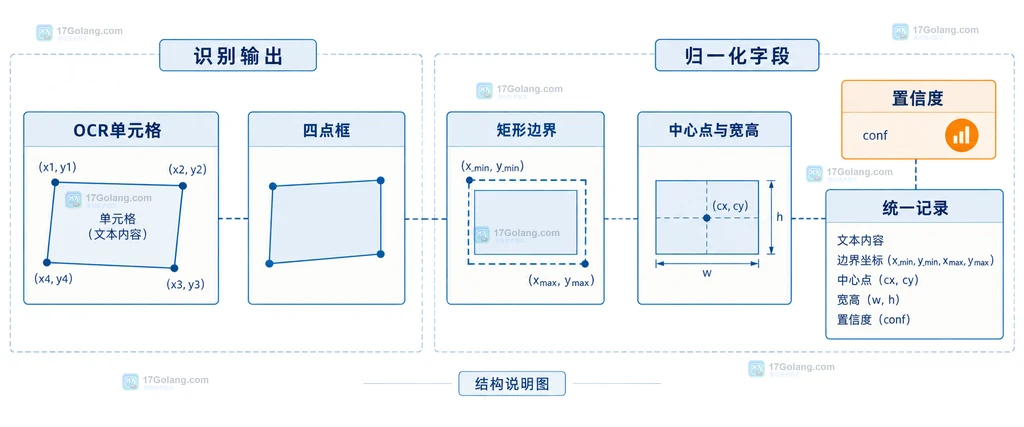

统一坐标：先把 OCR 单元格变成可比较的数据

不同 OCR 引擎的字段名称并不统一，有的返回四个角点，有的返回 xmin/ymin/xmax/ymax，置信度也可能是 0 到 1 或 0 到 100。不要直接在聚类代码里兼容所有格式，先定义一个内部记录：text、x1、y1、x2、y2、cx、cy、width、height 和 score。

下面的示例把常见四点框转换为外接矩形，同时把百分制置信度收敛到 0 到 1。坐标归一化只负责“字段可比较”，不负责判断它属于哪一行。

def normalize_cell(item):
    # 兼容四点框：每个点按 [x, y] 存储，先求外接矩形。
    points = item["box"]
    xs = [point[0] for point in points]
    ys = [point[1] for point in points]
    x1, x2 = min(xs), max(xs)
    y1, y2 = min(ys), max(ys)

    # 有些引擎返回 0..100 的分数，这里统一成 0..1。
    raw_score = float(item.get("score", 0.0))
    score = raw_score / 100 if raw_score > 1 else raw_score
    return {
        "text": item.get("text", "").strip(),
        "x1": x1, "y1": y1, "x2": x2, "y2": y2,
        "cx": (x1 + x2) / 2, "cy": (y1 + y2) / 2,
        "width": x2 - x1, "height": y2 - y1,
        "score": max(0.0, min(score, 1.0)),
    }

如果输入已经是矩形坐标，只需在进入这个函数前转换成四个角点即可。空文本、负宽高和明显越界的框应先记录为异常，不要让它们参与行列聚类。

按垂直重叠聚类：先确定哪些单元格属于同一行

行聚类的关键不是比较两个中心点是否“刚好相等”，而是比较它们在 y 轴上的覆盖。扫描倾斜、字体大小变化或同一行中包含粗体文字时，中心点会有偏移；把垂直重叠比例和相对高度结合起来，比固定的 5 像素阈值更稳。

def vertical_overlap(a, b):
    # 计算两个单元格在垂直方向的交集长度。
    overlap = max(0.0, min(a["y2"], b["y2"]) - max(a["y1"], b["y1"]))
    shorter = max(1.0, min(a["height"], b["height"]))
    return overlap / shorter

def cluster_rows(cells):
    rows = []
    for cell in sorted(cells, key=lambda value: (value["cy"], value["x1"])):
        matched = None
        for row in rows:
            # 高度自适应：不同分辨率下不使用固定像素阈值。
            tolerance = max(cell["height"], row["height"]) * 0.45
            same_band = abs(cell["cy"] - row["cy"]) = 0.35:
                matched = row
                break
        if matched is None:
            rows.append({"cy": cell["cy"], "height": cell["height"], "cells": [cell]})
        else:
            matched["cells"].append(cell)
            # 用当前行的中位中心和高度吸收少量倾斜与字号差异。
            centers = [item["cy"] for item in matched["cells"]]
            heights = [item["height"] for item in matched["cells"]]
            matched["cy"] = sorted(centers)[len(centers) // 2]
            matched["height"] = sorted(heights)[len(heights) // 2]
    return sorted(rows, key=lambda row: row["cy"])

这里的 0.35 和 0.45 是工程起点，不是所有票据和扫描件的通用答案。文字行间距很小的文档可以提高垂直重叠要求；拍照透视明显时，应先做透视校正，再聚类。

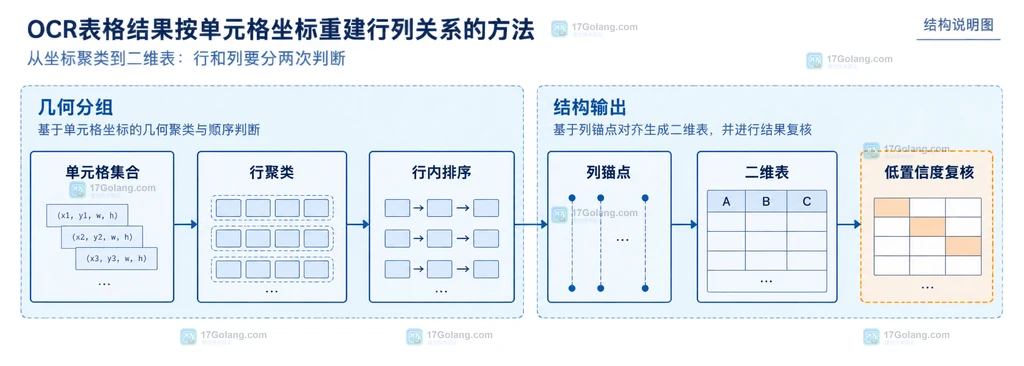

从坐标聚类到二维表：行和列要分两次判断

得到行之后，再处理横向关系。简单表格可以直接在每个行内按 x1 排序；如果某一行缺少一个单元格，不能仅凭“第几个文本”补列，否则后续行会整体错位。更稳的做法是收集每个单元格的左边界，按相近位置形成列锚点，再把单元格分配到最近锚点。

def rebuild_table(raw_cells, column_gap=18, review_threshold=0.82):
    # 过滤空文本，保留原始置信度供后续复核。
    cells = [normalize_cell(item) for item in raw_cells]
    cells = [cell for cell in cells if cell["text"] and cell["width"] > 0 and cell["height"] > 0]
    rows = cluster_rows(cells)

    # 全表按左边界聚类列锚点；column_gap 要按图像尺度调整。
    anchors = []
    for cell in sorted(cells, key=lambda value: value["x1"]):
        anchor = next((value for value in anchors if abs(value - cell["x1"])

输出后的空列应保留为缺失值，而不是把右侧单元格左移。对于合并单元格，可以额外保存 colspan：根据框的宽度覆盖了几个列锚点来估计跨度，再把这个估计标记为待核对。OCR 坐标只能提供几何线索，不能替代业务表头语义。

置信度和异常框要成为可追踪的结果

建议最终输出两份数据：一份是给下游查询的二维表，另一份是包含原始框、分数、行列编号和异常原因的审计记录。这样当用户发现某个金额或日期不对时，可以回到原始单元格，而不是只能重新跑整页 OCR。

常见问题

为什么不直接按 OCR 返回顺序拼接文本？

返回顺序可能受检测框排序策略影响，不能代表视觉阅读顺序。坐标聚类先恢复几何关系，再决定文本顺序。

行聚类阈值应该固定多少？

不要固定为某个像素值。用单元格高度或垂直重叠比例做相对阈值，再用一组真实扫描样本校准。

低置信度单元格要不要直接删除？

通常不要。删除会破坏行列对齐；保留文本和分数，并通过 needs_review 交给人工或二次识别。
